Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» исполнение стендовое, монтажная панель

Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» исполнение стендовое, монтажная панель
Модель: ЭЛБ-241.036.04
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

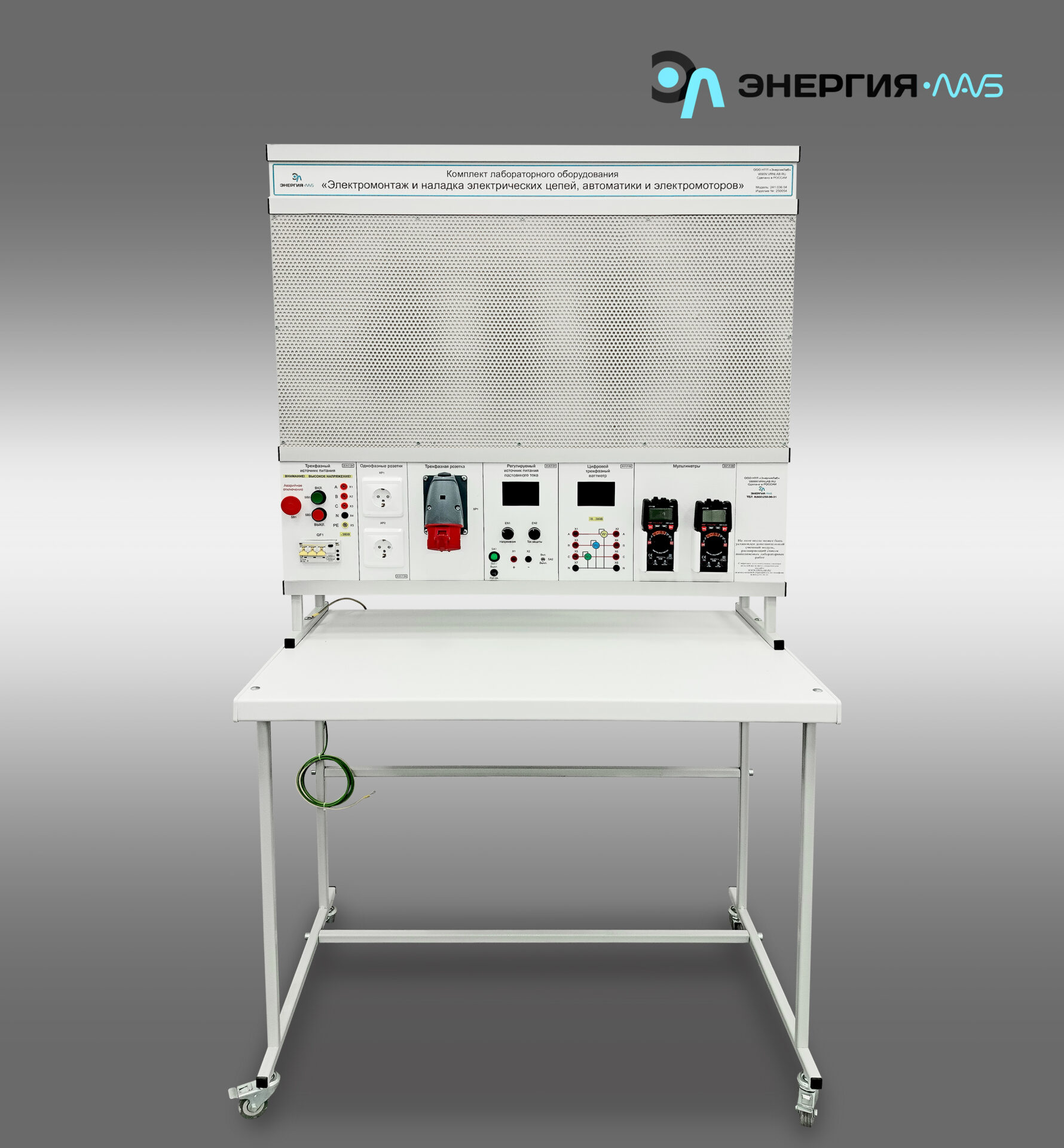

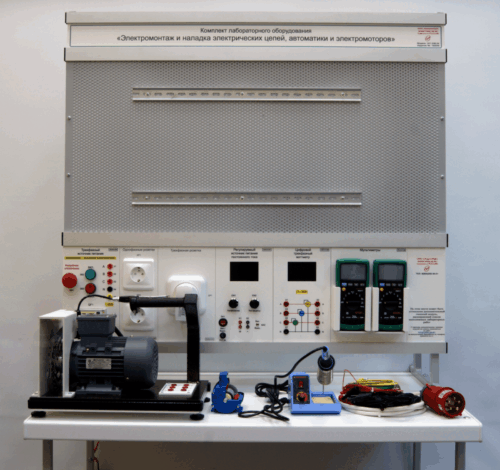

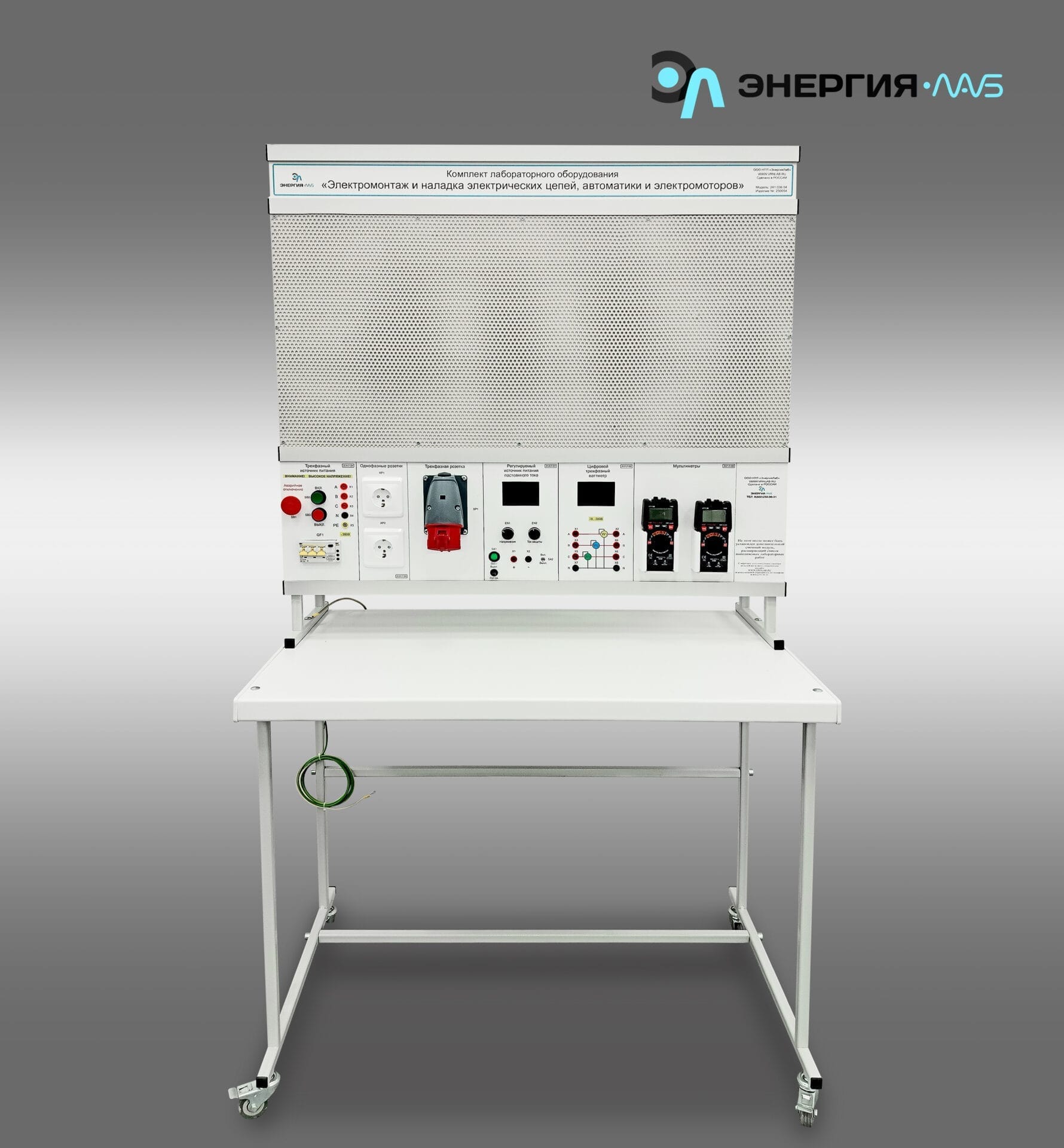

Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» выполнен в стендовом исполнении: стойка с модулями и монтажной панелью, установленная на собственном лабораторном столе.

Лабораторный стол оснащен выкатной тумбой.

Стенд укомплектован минимальным набором электроустановочных изделий.

Конструкция комплекта обеспечивает возможность подключения внешних модулей и измерительных приборов.
1. 3D модель асинхронного двигателя с короткозамкнутым ротором

3D модель асинхронного двигателя с короткозамкнутым ротором предназначена для изучения устройства и основных принципов работы асинхронного двигателя с короткозамкнутым ротором.

3D модель асинхронного двигателя с короткозамкнутым ротором является разборной. Модель представлена в разрезе 1/4.

Основные части: корпус с креплением на лапах, подшипниковые щиты, вентилятор, защитный кожух, статорные обмотки, короткозамкнутый ротор, изготовлены из пластика ABS.

Ротор и вентилятор закреплены на валу и при вращении последнего демонстрируется принцип охлаждения двигателя во время работы.

2. Лабораторный стол

Назначение

Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.


3. Стойка для установки модулей с монтажной панелью

Назначение

Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Стойка для установки модулей представляет собой сварную конструкцию. На стойку крепятся направляющие. Модули устанавливаются в направляющие.

Монтажная панель предназначена для фиксации элементов монтажной схемы, электроустановочных изделий.

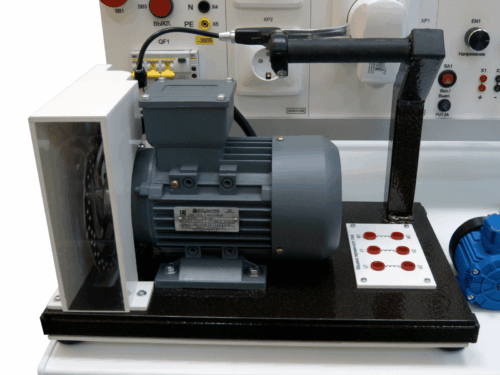

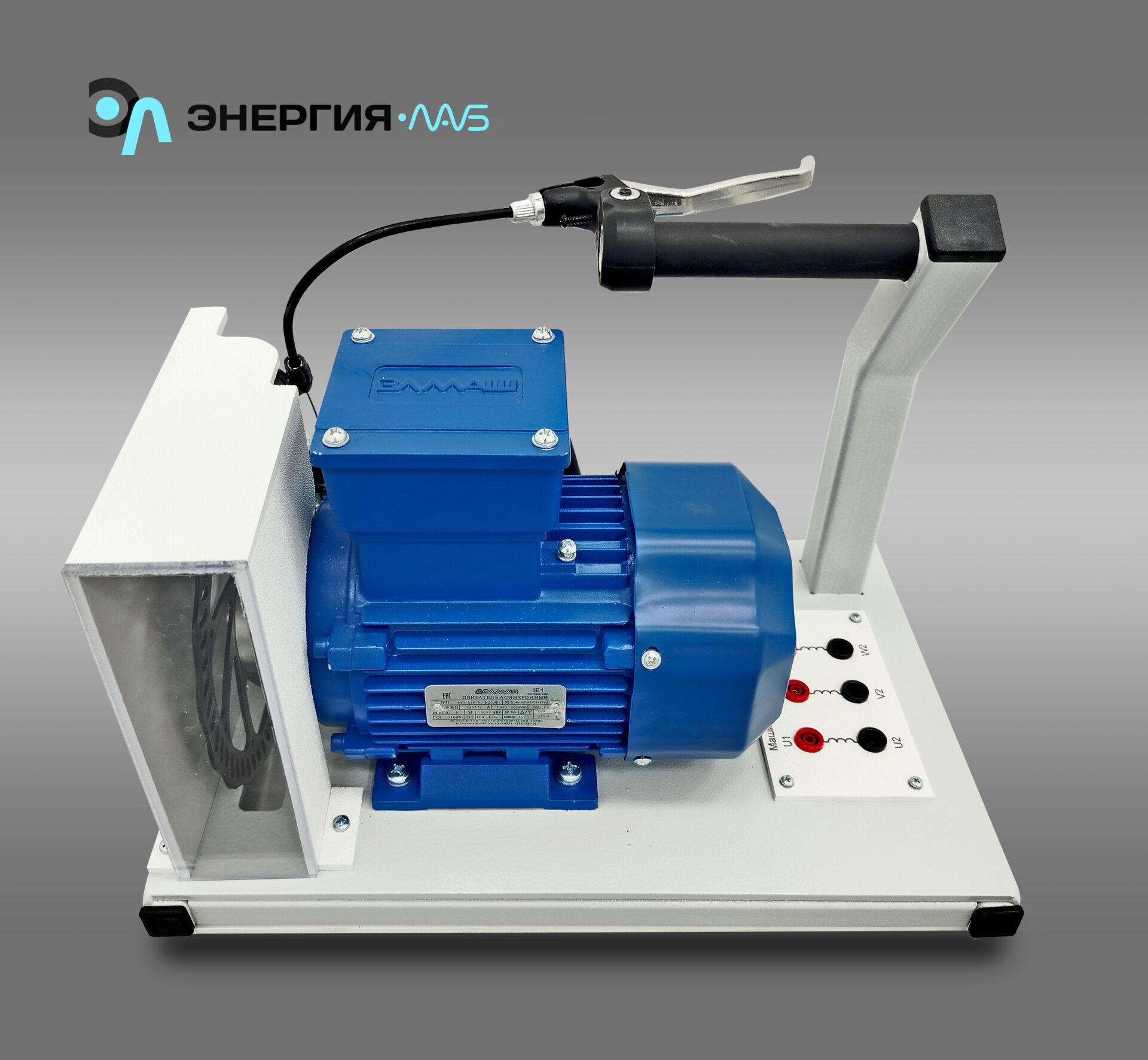

4. Асинхронный двигатель

Назначение

Асинхронный двигатель предназначен для выполнения лабораторно-практических работ, связанных с асинхронными двигателями.

На одном валу с асинхронным двигателем закреплен механический тормоз.



5. Выкатная Тумба

 Назначение

Выкатная тумба предназначена для хранения технической документации и соединительных проводников.


6. Комплект модулей:


Модуль "Регулируемый источник питания постоянного тока" (модель 25.04.01.001)

Назначение

Модуль «Регулируемый источник питания постоянного тока» предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.

Модуль "Цифровой трехфазный ваттметр 380 В" (модель 25.01.01.002)

Назначение

Модуль «Цифровой трехфазный ваттметр 30В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей

Модуль «Трехфазный источник питания»

Назначение

Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.


Модуль «Однофазная розетка»

Назначение

Модуль «Однофазные розетки» предназначен для подключения однофазных потребителей электрической энергии.


Модуль «Трехфазная розетка»

Назначение

Модуль «Трехфазная розетка» предназначен для подключения трехфазного потребителя электрической энергии.


Модуль «Мультиметры»

Назначение

Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

7. Минимальный набор электроустановочных изделий

Назначение

Минимальный набор электроустановочных изделий предназначен для реализации электромонтажных схем.

В минимальный набор электроустановочных изделий представлен в таблице:

Наименование

Количество

Одноклавишный выключатель

1 шт.

Двухклавишный выключатель

1 шт.

Светорегулятор

1 шт.

Патрон Е27 подвесной

3 шт.

Энергосберегающая лампа

3 шт.

Магнитный пускатель

2 шт.

Электротепловое реле

1 шт.

Блок световой сигнализации

1 шт.

Кнопка АЕА-22 «грибок»

1 шт.

Кнопка РРВВ- 30N с подсветкой

1 шт.

Нулевая шина

1 шт.

Клемная колодка

1 шт.

Переключатель галетного типа

1 шт.

DIN - рейка

1 шт.

Распаячная коробка

1 шт.

Устройство защитного отключения

1 шт.

Автоматический однополюсный выключатель

1 шт.

Автоматический трехполюсный выключатель

1 шт.

Однофазный счетчик электрической энергии

1 шт.

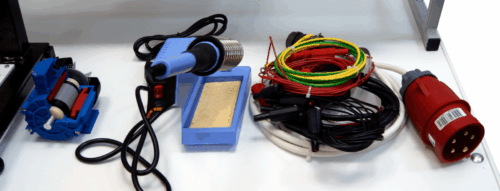

8. Паяльная станция

9. Комплект соединительных проводов и сетевых шнуров

 Назначение

Комплект соединительных проводов и сетевых шнуров предназначен для реализации электрических схем.

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

Наименование

Количество

Провод белый, бухта

5 м

Провод красный, бухта

5 м

Провод черный, бухта

5 м

Провод синий, бухта

5 м

Провод желто-зеленый, бухта

5 м

Набор штыревых наконечников

   5 уп.


10. Комплект инструментов

Назначение

Комплект инструментов представляет собой минимальный набор инструментов для выполнения электромонтажных работ.

Комплект инструментов представлен в таблице:

Наименование инструмента

Количество

Отвертка крест

1 шт.

Индикаторная отвертка

1 шт.

Бокорезы

1 шт.

Нож

1 шт.

Обжимное устройство

1 шт.


11. Набор клипс и саморезов

Назначение

Набор клипс и саморезов предназначен для фиксации элементов монтажных схем на монтажной панели.

12. Набор аксессуаров и документов

Паспорт

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

Мультимедийная методика

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

Комплект технической документации:

Техническое описание оборудование

Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

Руководство по выполнению базовых экспериментов

Руководство включает краткие теоретические сведения, а также пример выполнения электромонтажных схем.


Примерная тематика выполняемых работ:
1. Технология электромонтажных работ.
2. Электромонтаж и наладка электрических цепей в быту и на производстве.
3. Электромонтаж и наладка цепей питания и управления электродвигателями.
4. Электромонтаж и наладка цепи электроизмерительных приборов.

Потребляемая мощность, В·А, не более

500

Электропитание:

от трехфазной сети переменного тока     с рабочим

нулевым и защитным проводниками     напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

1000

600

1800

Масса, кг

70

Количество человек, которое одновременно и активно может работать на комплекте

2


Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» исполнение стендовое, монтажная панель от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» доставит Комплект лабораторного оборудования «Электромонтаж и наладка электрических цепей, автоматики и электромоторов» исполнение стендовое, монтажная панель, произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.

Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
