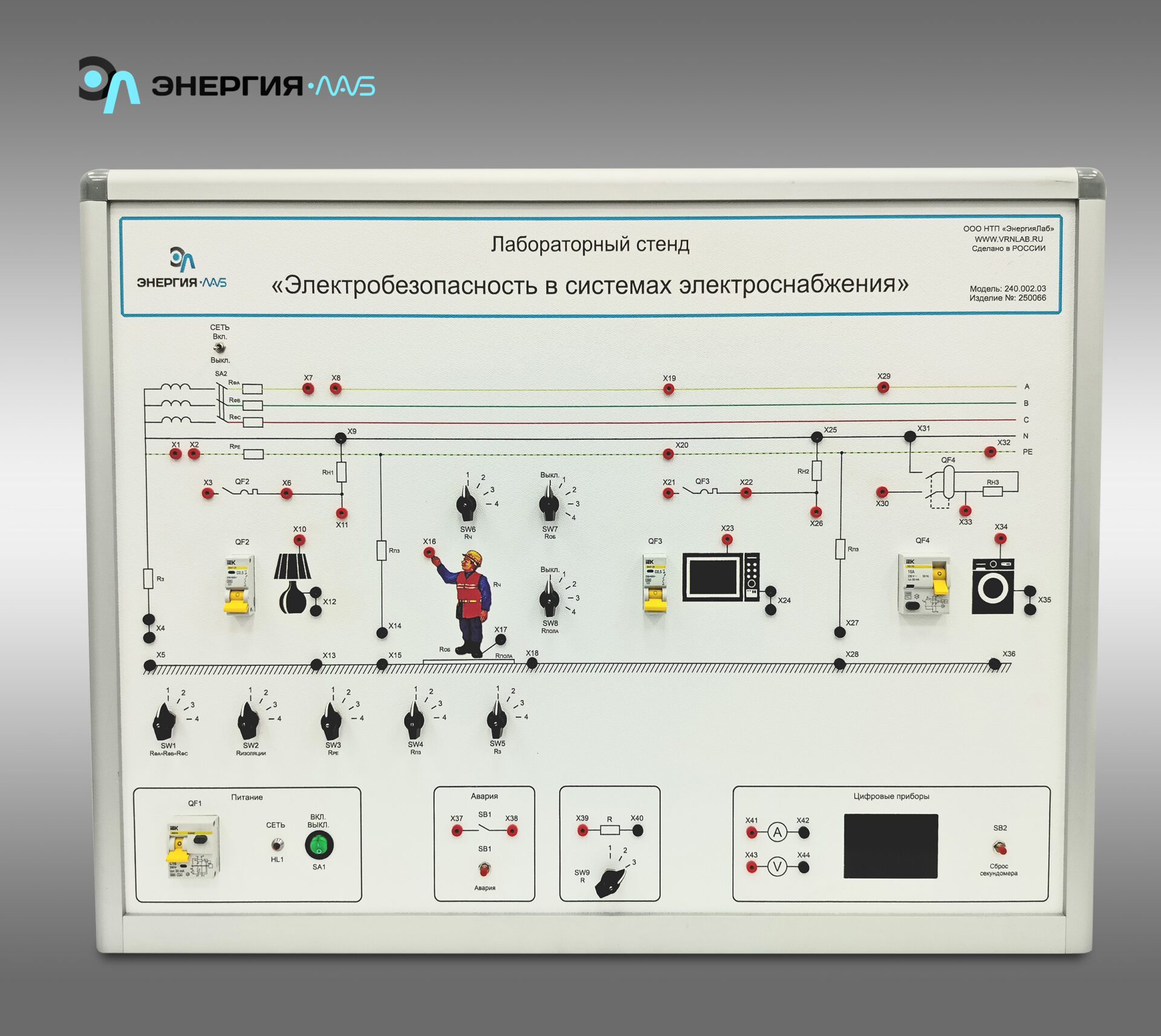

Лабораторный стенд «Электробезопасность в системах электроснабжения», моноблок

Описание товара

Исполнение настольное, моноблочное, ручное

Лабораторный стенд «Электробезопасность в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторный стенд «Электробезопасность в системах электроснабжения» выполнен в настольном исполнении: тематический моноблок расположен на лабораторном столе заказчика.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

  1. Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
  2. Меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение).
  3. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
  4. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
  5. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
  6. Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.

Комплект поставки

  1. Моноблок «Электробезопасность в системах электроснабжения» - 1 шт.
    1. Модуль «Питание»
    2. Модель трехфазной сети.
    3. Модель трехфазной сети для формирования системы рабочего напряжения 12 В, позволяющая изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей.
    4. Модели трех электропотребителей.
    5. Модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков и один через устройство защитного отключения, реагирующего на дифференциальный ток;
    6. Модуль «АВАРИЯ».
    7. Цифровой вольтметр.
    8. Цифровой амперметр.
    9. Цифровой секундомер.
    10. Микропроцессорная система
  2. Набор аксессуаров и документов
    1. Комплект соединительных проводов и сетевых шнуров – 1 шт.
    2. Паспорт – 1 шт.
    3. Мультимедийная методика – 1 шт.
    4. Комплект технической документации – 1 шт.
      1. Техническое описание оборудование – 1 шт.
      2. Руководство по выполнению базовых экспериментов – 1 шт.

Технические характеристики

Потребляемая мощность, В·А 50
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 800
ширина (ортогонально фронту) 250
высота 600
Масса, кг 15
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
