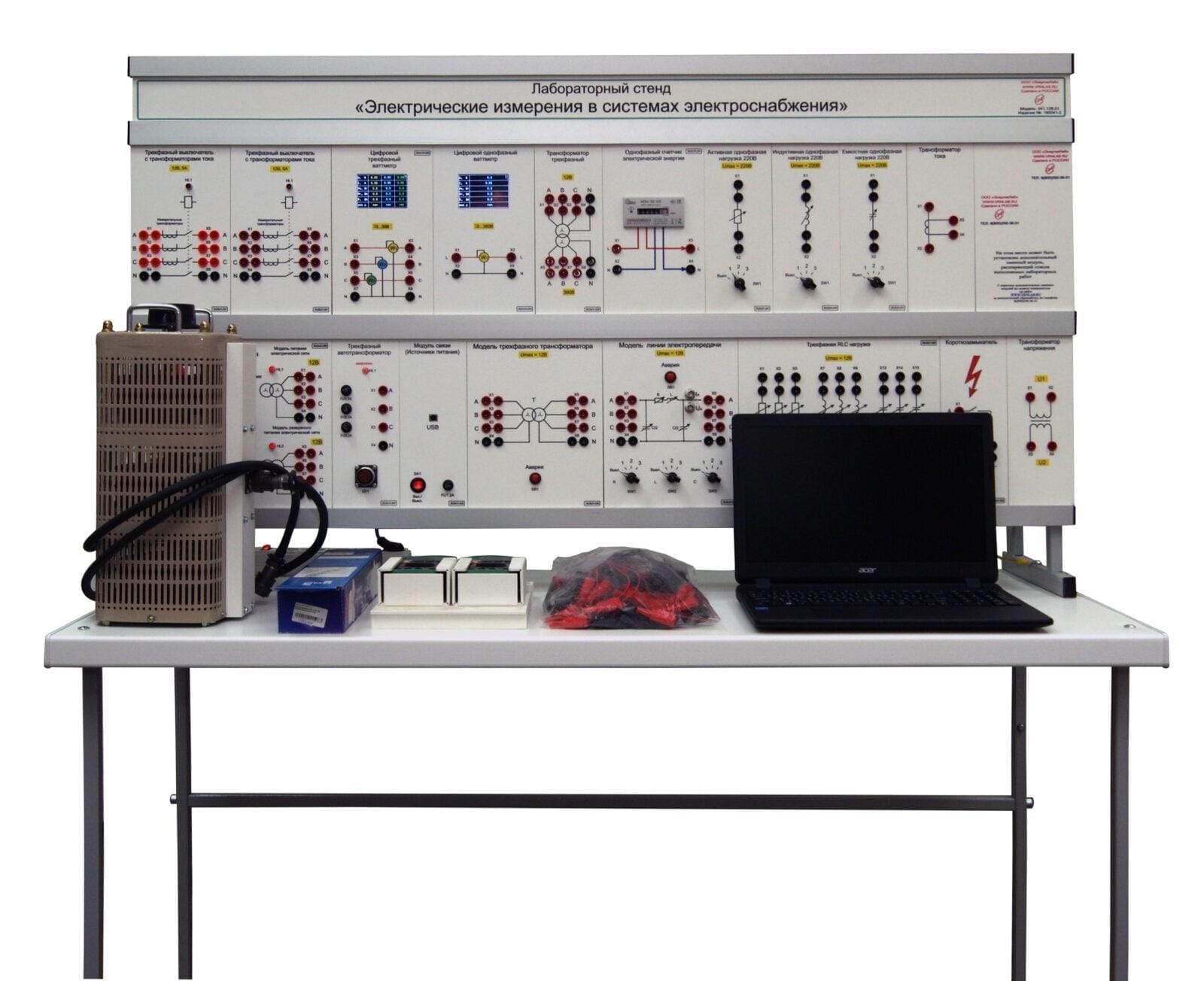

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования  «Электрические измерения в системах электроснабжения» исполнение стендовое, модульное, компьютерная версия
Модель: ЭЛБ-241.128.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.
1. Ноутбук

Назначение
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

2. Лабораторный стол

Назначение
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.

3. Стойка для установки модулей

Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

4. Комплект модулей:

Назначение
Модули предназначены для выполнения лабораторно-практических работ.

Модуль «3-х фазные источники питания»

Назначение
Модуль «Трехфазные источники питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Модуль «Модуль связи (Источники питания)»

Назначение

Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.


Модуль «Модель трехфазного трансформатора»

Назначение

Модуль «Модель трехфазного трансформатора» предназначен для исследования трехфазного трансформатора и схем его защиты.


Модуль «Модель линии электропередач»

Назначение

Модуль «Модель линии электропередачи» представляет собой модель реальной линии электропередачи.


Модуль «Трехфазная RLC нагрузка»

Назначение

Модуль «Трехфазная RLC нагрузка» предназначена для реализации различного вида нагрузки.


Модуль «Короткозамыкатель»

Назначение

Модуль «Короткозамыкатель» предназначен для моделирования аварийного режима - короткого замыкания.



Модуль «Трехфазный выключатель с трансформаторами тока» – 2 шт.

Назначение

Модуль «Трехфазный выключатель с трансформаторами тока» предназначен для коммутации трехфазных цепей при различных режимах работы, и измерения режимных параметров.


Модуль "Цифровой однофазный ваттметр 380 В" (модель 25.01.01.012)

Назначение

Модуль «Цифровой однофазный ваттметр 380В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей.

Модуль "Цифровой трехфазный ваттметр 380 В" (модель 25.01.01.002)

Назначение

Модуль «Цифровой трехфазный ваттметр 30В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей

Модуль «Трехфазный автотрансформатор»

Назначение

Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380 В в выходное напряжение с заданным значением.


Модуль «Однофазный счетчик электрической энергии»

Назначение

Модуль «Однофазный счетчик электрической энергии» предназначен для учета активной электрической энергии в однофазных сетях переменного тока.


Модуль «Мультиметры»

Назначение

Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.


Модуль «Активная однофазная нагрузка 220В»

Назначение

Модуль «Активная однофазная нагрузка 220В» предназначена для реализации однофазной активной нагрузки.

Модуль «Индуктивная однофазная нагрузка 220В»

Назначение

Модуль «Индуктивная однофазная нагрузка 220В» предназначена для реализации однофазной индуктивной нагрузки.


Модуль «Емкостная однофазная нагрузка 220В»

Назначение

Модуль «Емкостная однофазная нагрузка 220В» предназначена для реализации однофазной емкостной нагрузки.


Модуль «Трансформатор трехфазный»

Назначение

Модуль «Трансформатор трехфазный» предназначен для исследования трехфазного трансформатора.


Модуль «Трансформатор тока»

Назначение

Модуль «Трансформатор тока» предназначен для изучения схем включения измерительных приборов.

Модуль «Трансформатор напряжения»

Назначение

Модуль «Трансформатор напряжения» предназначен для изучения схем включения измерительных приборов.



5. Набор аксессуаров и документов.



Комплект соединительных проводов и сетевых шнуров

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.



Паспорт

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.



Мультимедийная методика

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.



6. Комплект программного обеспечения

Назначение

Комплект программного обеспечения предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.


Программный комплекс ELAB

Назначение

Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

7. Комплект документации

Техническое описание оборудование

Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.



Краткие теоретические сведения

Краткие теоретические сведения содержат основной теоретический материал по релейной защите и автоматике, применяемых в электроэнергетике.



Руководство по выполнению базовых экспериментов

Руководство включает краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.



1.    Электрические измерения
1.1.   Измерение переменного напряжения вольтметром при включении непосредственно и через трансформатор напряжения.
1.2.   Измерение переменного тока амперметром при включении непосредственно и через трансформатор тока.
1.3.   Измерение полной мощности однофазного переменного тока с помощью непосредственно включенных вольтметра и амперметра.
1.4.   Измерение активной мощности однофазного переменного тока ваттметром непосредственным включением.
1.5.   Измерение коэффициента мощности однофазного переменного тока с помощью непосредственно включенных  ваттметра, вольтметра и амперметра.
1.6.   Измерение активной энергии однофазного переменного тока с помощью индукционного счетчика электрической энергии.
2. Электрические сети
2.1.   Измерение параметров установившегося режима работы трансформатора.
2.2.   Измерение параметров установившегося режима работы линии электропередачи.
2.3.   Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
2.4.   Определение зависимости падения напряжения в линии электропередачи от потока мощности.
2.5.   Снятие статических характеристик мощности (по напряжению) нагрузки.
2.6.   Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
2.7.   Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
3.      Релейная защита и автоматика
3.1.   Моделирование максимальной токовой защиты линии электропередачи.
3.2.   Моделирование мгновенной токовой отсечки линии электропередачи.
3.3.   Моделирование дифференциальной защиты линии электропередачи.
3.4.   Моделирование дифференциальной защиты трансформатора
3.5.   Автоматическое включение резервного питания нагрузки.
3.6.   Автоматическое повторное включение линии электропередачи.

Потребляемая мощность, В·А

500

Электропитание:

от трехфазной сети переменного тока     с рабочим

нулевым и защитным проводниками     напряжением, В

частота, Гц

380

50

Рабочее напряжение, В

12

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

                                     длина (по фронту)

                                     ширина (ортогонально фронту)

                                     высота

1400

600

1600

Масса, кг

50

Количество человек, которое одновременно и активно может работать на комплекте

2


Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» исполнение стендовое, модульное, компьютерная версия от компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» доставит Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» исполнение стендовое, модульное, компьютерная версия, произведет его пуско-наладку (если это необходимо), обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепежи и т.д.) для обеспечения данного требования.

Учебное оборудование, стенды, тренажеры соответствуют действующим стандартам и нормам по пожарной, санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
