Комплект лабораторного оборудования «Электротехника и основы электроники»

Описание товара

Комплект лабораторного оборудования «Электротехника и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

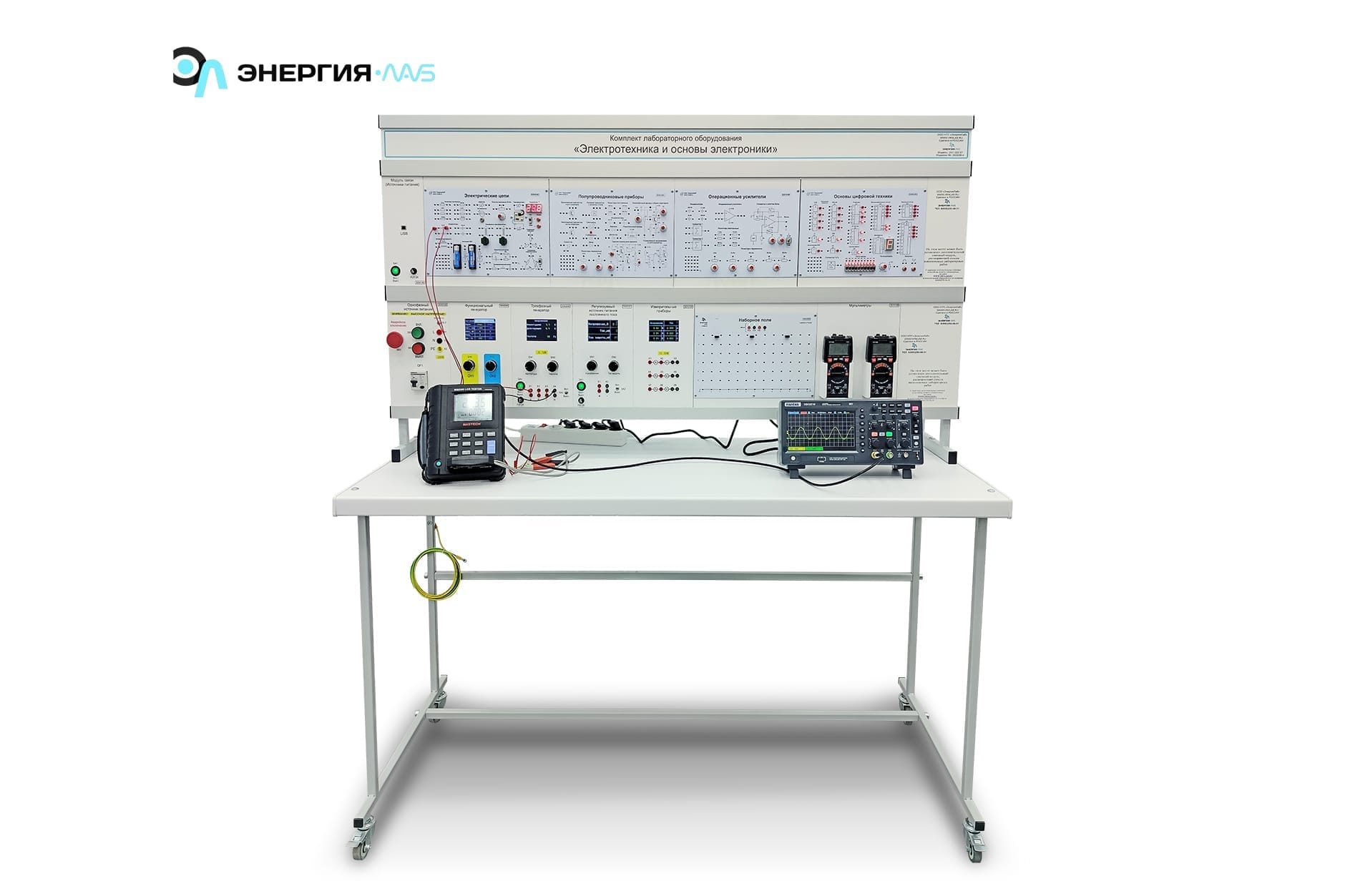

Комплект лабораторного оборудования «Электротехника и основы электроники» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Базовые эксперименты (лабораторные работы)

1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.
1.9. Согласование источника и нагрузки по напряжению, току и мощности.
1.10. Процессы при заряде и разряде конденсатора.
1.11. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
2. Электрические цепи однофазного синусоидального тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
2.7. Исследование резонансных явлений в электрических цепях.
2.8. Исследование магнитной цепи.
3. Электрические цепи трехфазного синусоидального тока
3.1. Трехфазные цепи синусоидального тока.
3.2. Напряжения и токи в трехфазной цепи.
3.3. Трехфазная нагрузка, соединенная по схеме «звезда».
3.4. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.6. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
5. Переходные процессы в линейных электрических цепях.
5.1. Переходные процессы в цепи с конденсатором и резисторами.
5.2. Переходные процессы в цепи с катушкой индуктивности.
5.3. Переходные процессы в колебательном контуре.
6. Электронные приборы и устройства
6.1. Выпрямительные диоды.
6.1.1. Характеристики диода.
6.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
6.1.3. Однофазный мостовой неуправляемый выпрямитель.
6.2. Стабилитроны.
6.2.1. Характеристики стабилитрона.
6.2.2. Исследование параметрического стабилизатора напряжения.
6.2.3. Сглаживание пульсаций выпрямленного напряжения.
6.3. Диоды с особыми свойствами.
6.3.1. Характеристики светодиода.
6.3.2. Характеристики варикапа.
6.4. Биполярные транзисторы.
6.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
6.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
6.4.3. Характеристики транзистора.
6.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
6.4.5. Усилители на биполярных транзисторах.
6.4.6. Линейный регулятор напряжения.
6.4.7. Линейный регулятор тока.
6.5. Униполярные (полевые) транзисторы.
6.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
6.5.2. Характеристика включения затвора полевого транзистора.
6.5.3. Управляющий эффект затвора полевого транзистора n-типа.
6.5.4. Выходные характеристики полевого транзистора.
6.5.5. Усилители на полевых транзисторах.
6.6. Тиристоры.
6.6.1. Характеристики диодного тиристора (симистора).
6.6.2. Характеристики триодного тиристора.
6.6.3. Фазовое управление тиристором.
6.7. Основы цифровой техники
6.7.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
6.7.2. Реализация логических функций в различных базисах
6.7.3. Исследование JK – триггера
6.7.4. Исследование D – триггера и делителя частоты
6.7.5. Исследование универсального регистра
6.7.6. Исследование двоичного счетчика
6.7.7. Исследование дешифратора семисегментного цифрового индикатора
6.8. Операционные усилители.
6.8.1. Инвертирующий усилитель.
6.8.2. Неинвертирующий усилитель.
6.8.3. Суммирующий усилитель.
6.8.4. Дифференциальный усилитель.
6.8.5. Исследование операционного усилителя в динамике.
6.9. Исследование автогенераторов.

Комплект поставки

Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.  ...

Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц. Есть возможность грубой...

Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...

Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр). На дисплее отображаются...

Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик. Технические характеристики Управление ПО на компьютере Режимы...

Модуль «Измеритель импеданса» - 1 шт
Модуль "Измеритель импеданса" предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивает расчет эквивалентного сопротивления емкости и индуктивности....

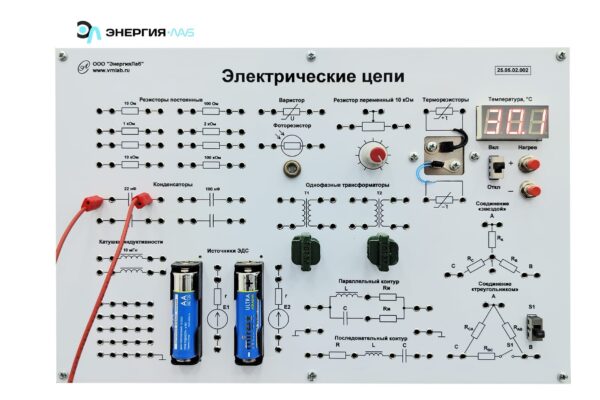

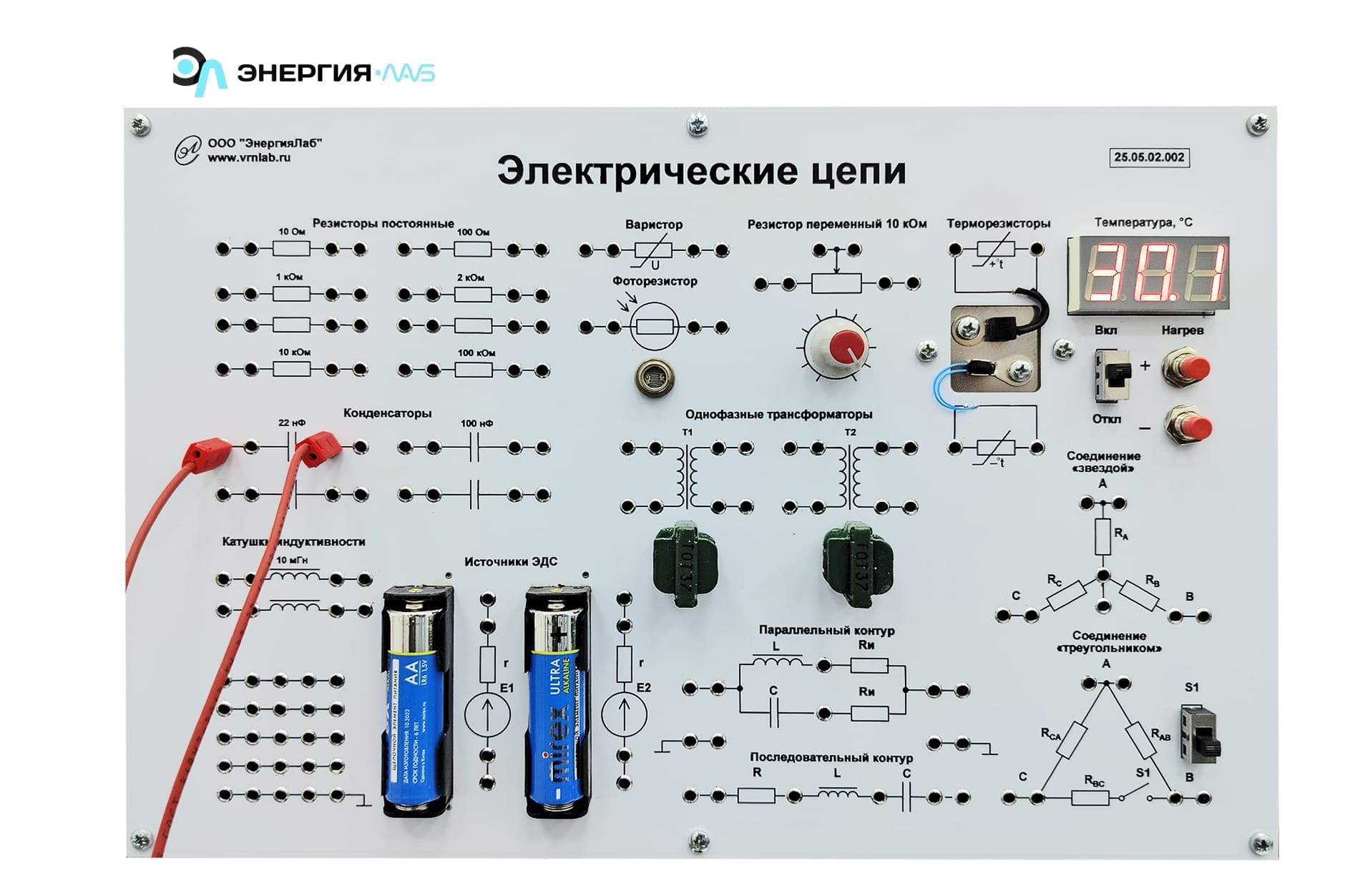

Модуль «Электрические цепи» - 1 шт
Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока,...

Модуль «Полупроводниковые приборы» - 1 шт
Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах....

Модуль «Наборное поле» - 1 шт
Модуль «Наборное поле» предназначен для установки сменных минимодулей, представляющих собой как отдельные радиотехнические компоненты, так и функционально завершенные блоки.

Модуль «Операционные усилители» - 1 шт
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей. Технические характеристики Габариты (Д×В), мм...

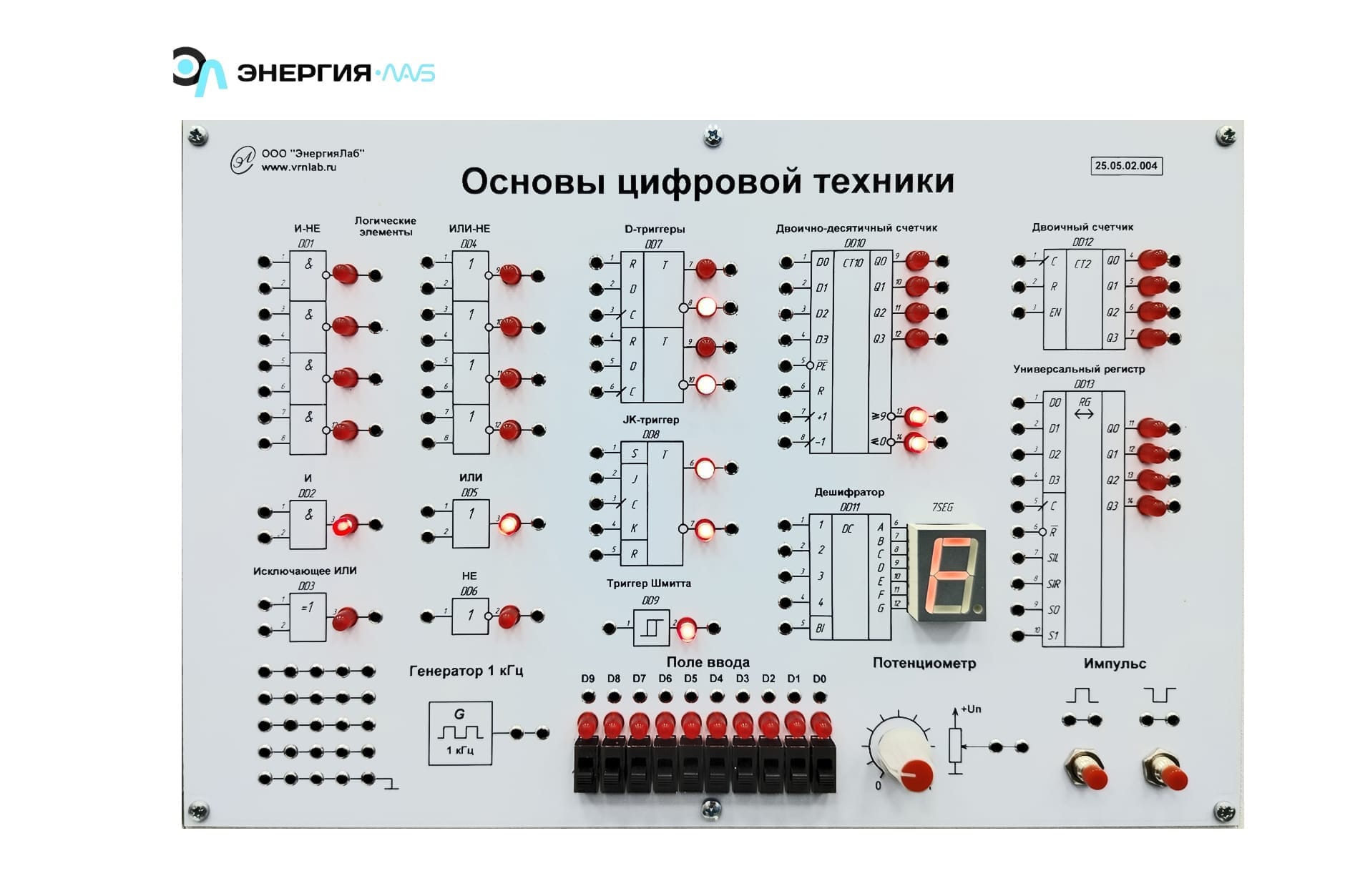

Модуль «Основы цифровой техники» - 1 шт
Назначение Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы. Технические требования...

Технические характеристики

Потребляемая мощность, В·А 100
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220 частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1400
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 30
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
