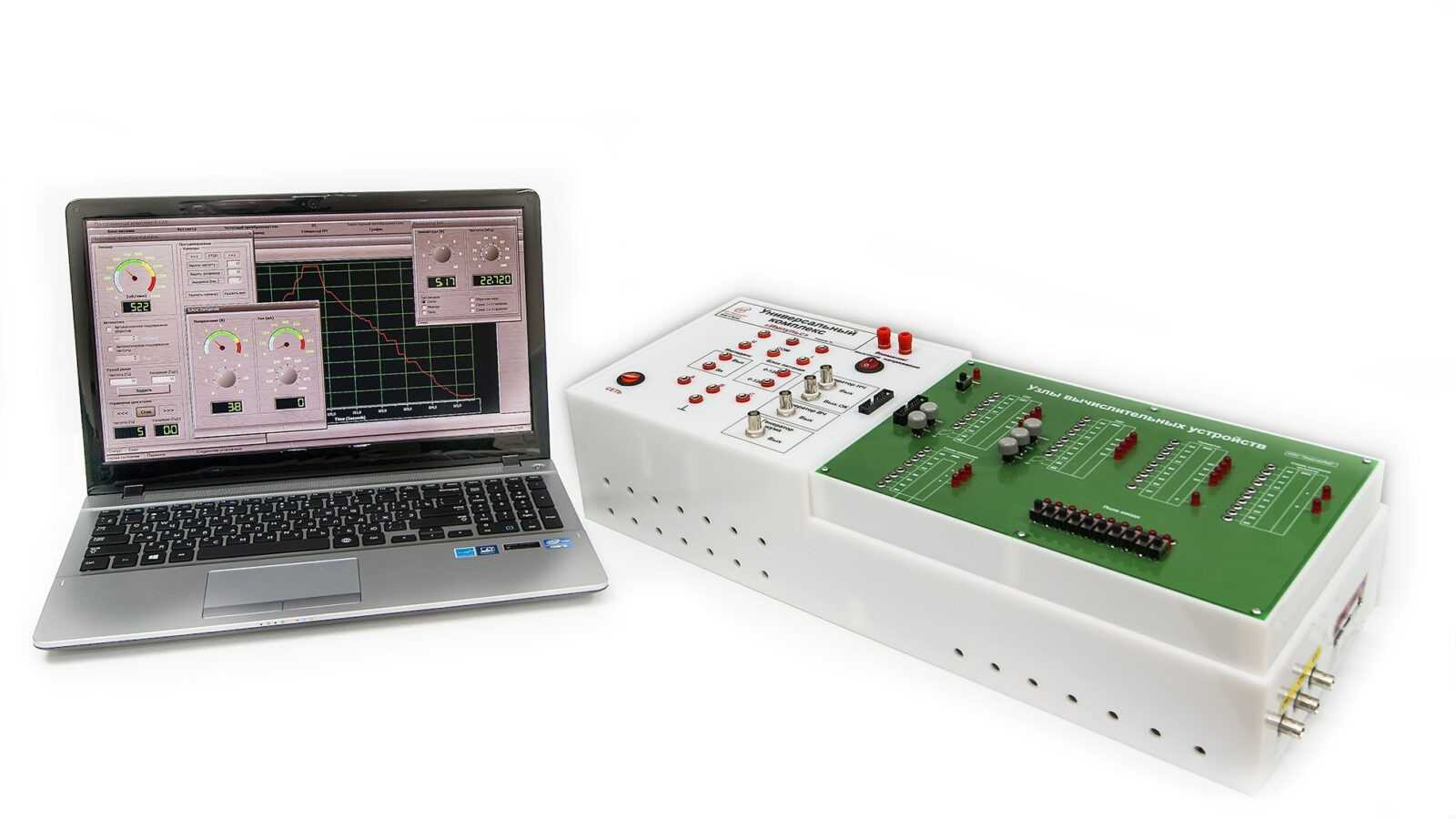

Универсальный измерительный комплекс «ИМПУЛЬС»

Универсальный измерительный комплекс «ИМПУЛЬС»
Модель: ЭЛБ-180.001.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

*Цена каждой панели 37000 руб. при закупке от 4 панелей.

Описание товара

Назначение универсального комплекса

Универсальный комплекс (учебно лабораторный комплекс) «ИМПУЛЬС» с набором сменных панелей предназначен для проведения лабораторных практических занятий в общеобразовательных (учебных) учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплинам: электроника, электротехника, радиотехника, микропроцессорная техника, физика и другие.

Универсальный комплекс «ИМПУЛЬС» является универсальным лабораторным комплексом и предназначен для работы совместно с персональным компьютером (ноутбуком) и набором сменных панелей.

Открытая архитектура (конструкция) позволяет расширять возможности измерительного комплекса дополнительными измерительными приборами и датчиками.

Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

На верхней панели нанесена мнемосхема с нанесением печати, обозначающего параметры работы данного комплекса.

Корпус универсального измерительного лабораторного комплекса выполнен из АВС пластика.

Потребляемая мощность, В·А, не более

30

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц



220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота


550

210

130

Масса, кг, не более

10

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Ноутбук – 1 шт.
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.
2. Измерительный модуль – 1 шт.
Измерительный модуль является базовым устройством комплекса, в котором располагаются все необходимые источники сигналов и измерительные приборы.
2.1. Модуль «Питание» – 1 шт.
Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда. Модуль питания оснащен тумблером «Сеть».
2.2. Модуль «Функциональный генератор» – 1 шт.
Модуль «Функциональный генератор» предназначен для формирования измерительных сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
2.3. Модуль «Трехфазный генератор» – 1 шт.
Модуль трехфазного генератора предназначен для формирования трехфазной синусоиды с плавно регулируемой амплитудой и двумя фиксированными частотами с цифровой индикацией текущего значения частоты и амплитуды.
2.4. Модуль «Регулируемый источник питания постоянного тока» – 1 шт.
Модуль регулируемого источника питания постоянного тока предназначен для получения постоянного напряжения с плавно регулировкой и с цифровой индикацией текущего значения напряжения.
2.5. Модуль «Измерительные приборы» (цифровые вольтметры и амперметры) – 1 шт.
Модуль измерительные приборы предназначен для измерения тока и напряжения в цепях переменного и постоянного тока. Модуль состоит из трех цифровых амперметров и трех цифровых вольтметров.
2.6. Модуль «Цифровой, двухканальный осциллограф» – 1 шт.
Модуль «Цифровой двухканальный осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.
2.7. Модуль «Измеритель импеданса» – 1 шт.
Модуль «Измеритель импеданса» предназначен для измерения комплексного сопротивления, осуществления измерения модуля, аргумента, расчет эквивалентного сопротивления емкости и индуктивности.
2.8. Модуль «Микропроцессорная система» – 1 шт.
Модуль «Микропроцессорная система» предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
2.9. Модуль «Ввода-вывода» – 1 шт.
Модуль «Ввода-вывода» предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
3. Сменные панели:
Сменные панели являются неотъемлемой частью комплекса. За каждой панелью закреплен отдельный раздел и перечень лабораторных работ.
3.1. Панель «Электрические цепи» – 1 шт.
Панель Электрические цепи предназначена для проведения лабораторно-практических занятий по дисциплине «Электротехника».Позволяет выполнить работы по следующим разделам: «Электрические цепи постоянного тока», «Электрические цепи переменного тока», «Трехфазные цепи», «Нелинейные цепи».
3.2. Панель «Полупроводниковые устройства» – 1 шт.
Панель «Полупроводниковые устройства» предназначена для проведения лабораторно-практических занятий по дисциплине «Основы электроники». Позволяет выполнить работы по следующим разделам: «Выпрямительные диоды», «Стабилитроны», «Диоды с особыми свойствами», «Биполярные транзисторы», «Униполярные (полевые) транзисторы», «Тиристоры».
3.3. Панель «Источники вторичного электропитания» – 1 шт.
Панель «Источники вторичного электропитания» предназначена для проведения лабораторно-практических занятий по дисциплине «Основы электроники». Позволяет выполнить работы по следующим разделам: «Неуправляемые выпрямители», «Управляемые выпрямители», «Стабилизаторы».
3.4. Панель «Операционные усилители» – 1 шт.
Панель «Операционные усилители» предназначена для проведения лабораторно-практических занятий по дисциплине «Основы электроники». Позволяет выполнить работы по разделу: «Операционные усилители».
3.5. Панель «Цифровая техника» – 1 шт.
Панель «Цифровая техника» предназначена для проведения лабораторно-практических занятий по дисциплине «Основы электроники». Позволяет выполнить работы по разделу: «Логические элементы», «Триггеры», «Сумматоры».
4. Набор аксессуаров и документов:
4.1. Комплект соединительных проводов и сетевых шнуров – 1 шт.
4.2. Паспорт – 1 шт.
4.3. Техническое описание оборудование – 1 шт.
4.4. Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
4.5. Комплект программного обеспечения – 1 шт.
В состав комплекта программного обеспечения входит ПО для работы с двухканальным осциллографом, а также ПО для управления оборудованием.
Программное обеспечение для работы с двухканальным осциллографом позволяет осуществлять регистрацию исследуемых величин на экране ПК.
Программное обеспечение для работы с оборудованием позволяет управлять источниками питания и регистрировать измеряемые величины. В состав программного обеспечения входят виртуальные приборы:
- блок питания,
- функциональный генератор,
- трехфазный генератор,
- измеритель импеданса,
- измерительные приборы.
Программное обеспечение позволяет выполнять автоматизированное снятие ВАХ с помощью графического отображения, строить графические зависимости измеряемых параметров и сохранять их в графическом табличном виде.
4.6. Краткие теоретические сведения – 1 шт.
4.7. Руководство по выполнению базовых экспериментов – 1 шт.
1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.

2. Электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
2.7. Трехфазные цепи синусоидального тока.
2.7.1. Напряжения и токи в трехфазной цепи.
2.7.2. Трехфазная нагрузка, соединенная по схеме «звезда».
2.7.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
2.7.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
2.7.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
2.8. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
2.9. Переходные процессы в линейных электрических цепях.
2.9.1. Переходные процессы в цепи с конденсатором и резисторами.
2.9.2. Переходные процессы в цепи с катушкой индуктивности.
2.9.3. Переходные процессы в колебательном контуре.

3. Электронные приборы и устройства
3.1. Выпрямительные диоды.
3.1.1. Характеристики диода.
3.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
3.1.3. Однофазный мостовой неуправляемый выпрямитель.
3.1.4. Трехфазный нулевой неуправляемый выпрямитель.
3.1.5. Трехфазный мостовой неуправляемый выпрямитель.
3.2. Стабилитроны.
3.2.1. Характеристики стабилитрона.
3.2.2. Исследование параметрического стабилизатора напряжения.
3.2.3. Сглаживание пульсаций выпрямленного напряжения.
3.3. Диоды с особыми свойствами.
3.3.1. Характеристики светодиода.
3.3.2. Характеристики варикапа.
3.4. Биполярные транзисторы.
3.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
3.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
3.4.3. Характеристики транзистора.
3.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
3.4.5. Усилители на биполярных транзисторах.
3.4.6. Линейный регулятор напряжения.
3.4.7. Линейный регулятор тока.
3.5. Униполярные (полевые) транзисторы.
3.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
3.5.2. Характеристика включения затвора полевого транзистора.
3.5.3. Управляющий эффект затвора полевого транзистора n-типа.
3.5.4. Выходные характеристики полевого транзистора.
3.5.5. Усилители на полевых транзисторах.
3.6. Тиристоры.
3.6.1. Характеристики диодного тиристора (симистора).
3.6.2. Характеристики триодного тиристора.
3.6.3. Фазовое управление тиристором.
3.7. Основы цифровой техники
3.7.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
3.7.2. Реализация логических функций в различных базисах
3.7.3. Исследование JK и RS - триггера
3.7.4. Исследование D – триггера и делителя частоты
3.7.5. Исследование универсального регистра
3.7.6. Исследование двоичного счетчика
3.7.7. Исследование дешифратора семисегментного цифрового индикатора
3.8. Операционные усилители.
3.8.1. Инвертирующий усилитель.
3.8.2. Неинвертирующий усилитель.
3.8.3. Суммирующий усилитель.
3.8.4. Дифференциальный усилитель.
3.8.5. Исследование операционного усилителя в динамике.

Список лабораторных работ не полный и зависит от установленной сменной панели.

Универсальный измерительный комплекс «ИМПУЛЬС» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Универсальный измерительный комплекс «ИМПУЛЬС», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
