Учебно лабораторный стенд для учебной практики электротехнических специальностей с автоматическим контролем состояния защитных оболочек и возможностью контроля управления

Модель: ЭЛБ-241.071.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

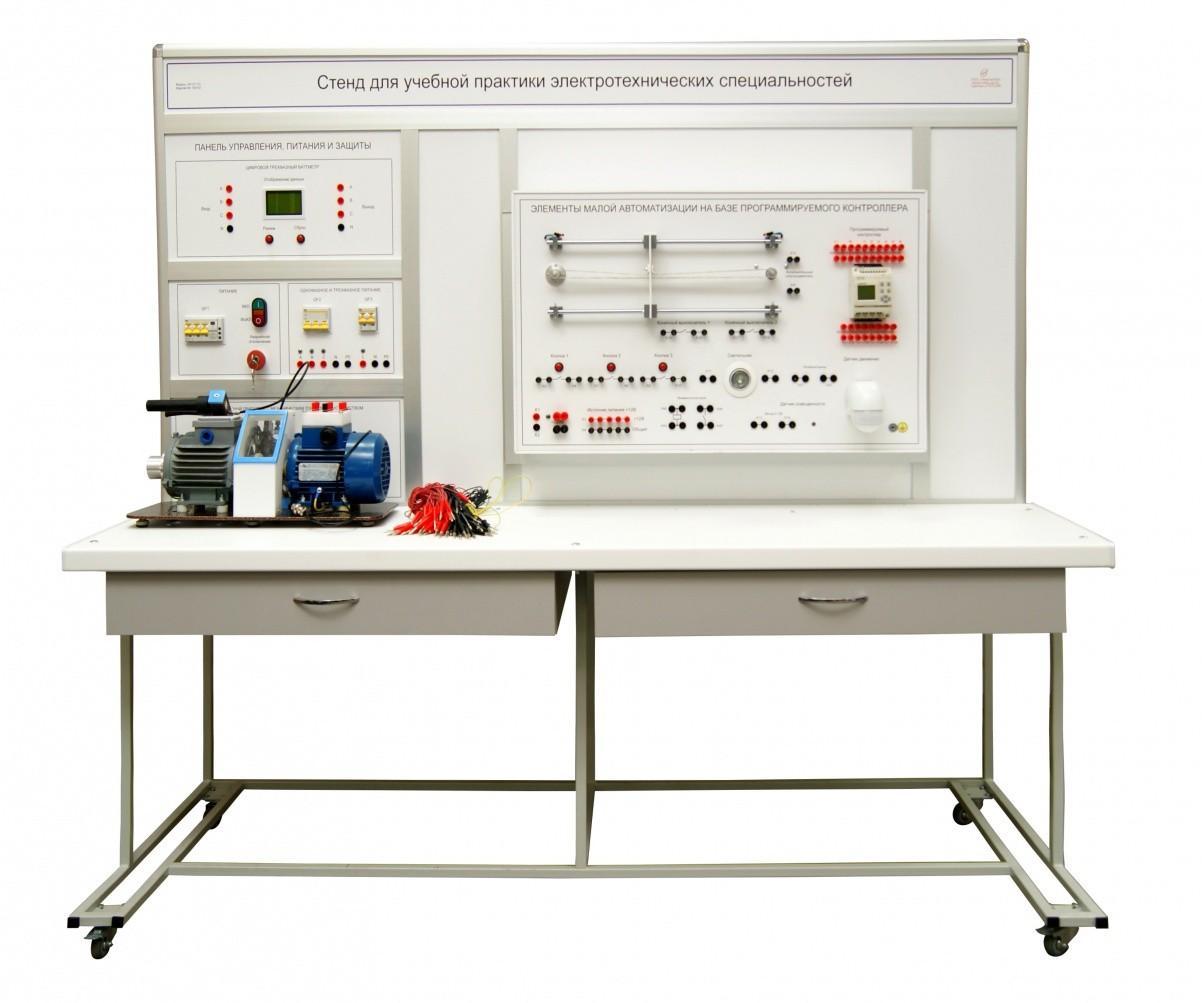

Учебно лабораторный стенд «Стенд для учебной практики электротехнических специальностей с автоматическим контролем состояния защитных оболочек и возможностью дистанционного контроля и управления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Исполнение стендовое, ручная версия.

Учебное оборудование содержит 9 сменных панелей, трехфазный двигатель с системой тормоза  и позволяет выполнять более 20 лабораторных работ.

Потребляемая мощность, В·А, не более

500

Электропитание:

от трехфазной сети переменного тока с рабочим

нулевым и защитным проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

1800

700

1600

Масса, кг, не более

50

Количество человек, которое одновременно и активно может работать

на комплекте

2

Наименование

Количество, шт.

1

Лабораторный стол

1

2

Панель управления, питания и защиты

1

3

Сменная панель «Включение люминесцентных ламп»

1

4

Сменная панель «Включение ламп ДРЛ, ДНаТ, МГЛ»

1

5

Сменная панель «Коридорное освещение»

1

6

Сменная панель «Элементы автоматики»

1

7

Сменная панель «Квартирный щиток с однофазным счетчиком»

1

8

Сменная панель «Подключение трехфазного счетчика»

1

9

Сменная панель «Схемы пуска трёхфазного двигателя»

1

10

Сменная панель «Современная система защиты трехфазного двигателя»

1

11

Сменная панель «Частотно-регулируемый электропривод»

1

12

Сменная панель «Элементы малой автоматизации на базе программируемого контроллера»

1

13

Асинхронный двигатель с короткозамкнутым ротором и с тормозным механическим устройством

1

14

Комплект соединительных проводов и сетевых шнуров

1

15

Техническое описание оборудование

1

16

Мультимедийная методика

1

17

Руководство по выполнению базовых экспериментов

1

18

Сертификат ИСО

1

Учебное оборудование позволяет выполнять следующие лабораторные работы:
1. Включение люминесцентных ламп
1.1 Схема включения одной люминесцентной лампы через индуктивный балласт
1.2 Схема включения двух люминесцентных ламп через индуктивный балласт
2. Включение ламп ДРЛ, ДНаТ, МГЛ
2.1 Схема включения лампы ДРЛ
2.2 Схема включения лампы МГЛ
2.3 Схема включения лампы ДНаТ
3. Коридорное освещение
3.1 «Коридорная» схема управления освещением
3.2 Управление освещением с помощью электромеханического таймера
3.3 Управление освещением с помощью электронного таймера
4. Элементы автоматики
4.1 Управление освещением с помощью датчика движения
4.2 Управление освещением с помощью таймера
5. Квартирный щиток с однофазным счетчиком
5.1 Схемы квартирного щитка
5.2 Измерение расхода электроэнергии
6. Подключение трехфазного счетчика
6.1 Схема подключения трехфазного счетчика
7. Схемы пуска трёхфазного двигателя
7.1 Монтаж и включение схемы управления пуском трехфазного асинхронного двигателя с короткозамкнутым ротором без функции реверса
7.2 Монтаж и включение схемы управления пуском трехфазного асинхронного двигателя с короткозамкнутым ротором с функцией реверса
8. Современная система защиты трехфазного двигателя
9. Частотно-регулируемый электропривод
9.1 Схема разомкнутой системы «ПЧ-АД»
9.2 Схема замкнутой системы «ПЧ-АД»
10. Элементы малой автоматизации на базе программируемого контроллера
10.1 Монтаж и включение контроллера
10.2 Программирование контроллера
10.3 Исследование систем автоматического управления освещением
10.4 Исследование системы управления электродвигателем

Учебно лабораторный стенд для учебной практики электротехнических специальностей с автоматическим контролем состояния защитных оболочек и возможностью контроля управления производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебно лабораторный стенд для учебной практики электротехнических специальностей с автоматическим контролем состояния защитных оболочек и возможностью контроля управления, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
