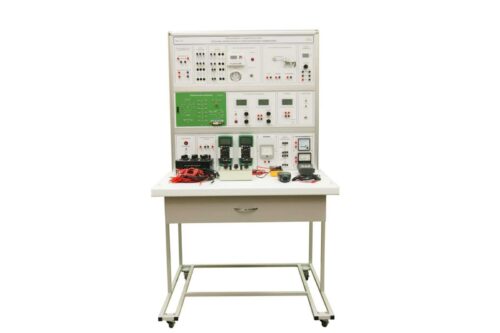

Учебное оборудование «Основы метрологии и электрические измерения»

Модель: ЭЛБ-110.004.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение

Оборудование по радиоэлектронике «Основы метрологии и электрические измерения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Потребляемая мощность, В·А, - 300
Электропитание:
- от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - 220
- частота, Гц - 50
Класс защиты от поражения электрическим током - I
Габаритные размеры, мм - длина (по фронту) 910 - ширина (ортогонально фронту) 850 - высота 1600
Масса, кг, не более 100
Количество человек, которое одновременно и активно может работать на комплекте - 2

Наименование

Количество, шт.

1

Моноблок «Основы метрологии и электрические измерения»

1

2

Лабораторный стол

1

3

Измеритель R-L-C

1

4

Мультиметр

1

5

Набор аксессуаров для комплекта

1

6

Магазин сопротивления (P33)

1

7

Магазин сопротивлений

1

8

Тахометр

1

9

Мультимедийная методика (диск)

1

10

Методические указания (диск)

1

11

Сертификат ИСО

1

1.Измерения в цепях постоянного тока
1.1. Прямые измерения напряжения и тока аналоговым и цифровым приборами.
1.2. Определение полярности напряжения и направления тока по показаниям приборов.
1.3. Косвенные измерения напряжения и тока.
1.4. Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
1.5. Калибровка аналоговых амперметра и вольтметра.
1.6. Определение методической погрешности измерений, обусловленной влиянием приборов.
1.7. Оценка величины сопротивления аналоговых и цифровых приборов.
1.8. Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом.
2.Измерения в цепях переменного тока.
2.1. Прямые измерения синусоидальных напряжения и тока.
2.2. Прямые измерения несинусоидальных напряжений и токов.
2.3. Оценка влияния формы и постоянной составляющей напряжения и тока на показания приборов.
2.4. Оценка верхней границы частотного диапазона измерительных приборов.
3.Измерение мощности в цепях постоянного и переменного тока
3.1. Косвенное измерение мощности методом амперметра и вольтметра.
3.2. Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
3.3. Калибровка ваттметра на постоянном токе с помощью образцовых амперметра и вольтметра.
3.4. Прямое измерение активной мощности в цепи синусоидального тока.
3.5. Косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях синусоидального тока с активной, активно-индуктивной и активно-емкостной нагрузками.
3.6. Прямое измерение активной мощности и косвенное измерение полной мощности, реактивной мощности и коэффициента мощности в цепях с несинусоидальными напряжениями и токами.
4.Измерение электрического сопротивления в цепях постоянного тока.
4.1. Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
4.2. Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
4.3. Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
4.4. Сборка схемы, испытание и калибровка аналогового омметра.
4.5. Сборка и испытание мостовой схемы измерения электрического сопротивления.
4.6. Измерение электрического сопротивления методом замещения.
5.Измерение параметров элементов электрических цепей при синусоидальном напряжении.
5.1. Косвенные измерения полного, активного и реактивного сопротивления пассивного двухполюсника при синусоидальном напряжении.
5.2. Определение параметров схемы замещения элемента (RL или RC) по результатам совместных измерений при нескольких частотах синусоидального напряжения.
5.3. Измерение параметров элементов электрических цепей с помощью мостов переменного тока
5.4. Прямые измерения параметров последовательной или параллельной схемы замещения элементов электрических цепей прибором Е7-22
6.Измерения с помощью электронного осциллографа.
6.1. Измерение параметров переменных напряжений и токов с помощью осциллографа в режиме линейной развертки (Y – t).
6.2. Измерения фазы и частоты с помощью осциллографа в режиме X– Y.
7.Электрические измерения неэлектрических величин.
7.1. Измерение температуры с помощью термопреобразователя сопротивления, термоэлектрического преобразователя, термосопротивления и микросхемы термодатчика.
7.2. Сборка и испытание неуравновешенной мостовой схемы для измерения температуры с помощью термопреобразователя сопротивления.
7.3. Измерение давления.
7.4. Измерение скорости вращения.

Учебное оборудование «Основы метрологии и электрические измерения» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебное оборудование «Основы метрологии и электрические измерения», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
*** По другим запросам просьба уточнять стоимость у менеджера. Доставка и пуско-наладочные работы в стоимость не входят.
