Типовой комплект учебного оборудования «Теория электрических цепей»

Типовой комплект учебного оборудования «Теория электрических цепей»
Модель: ЭЛБ-241.007.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение учебно лабораторного комплекта

Учебный комплект лабораторного оборудования «Теория электрических цепей» предназначен для проведения практических лабораторных занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплинам: «Электротехника» и «Основы электроники».

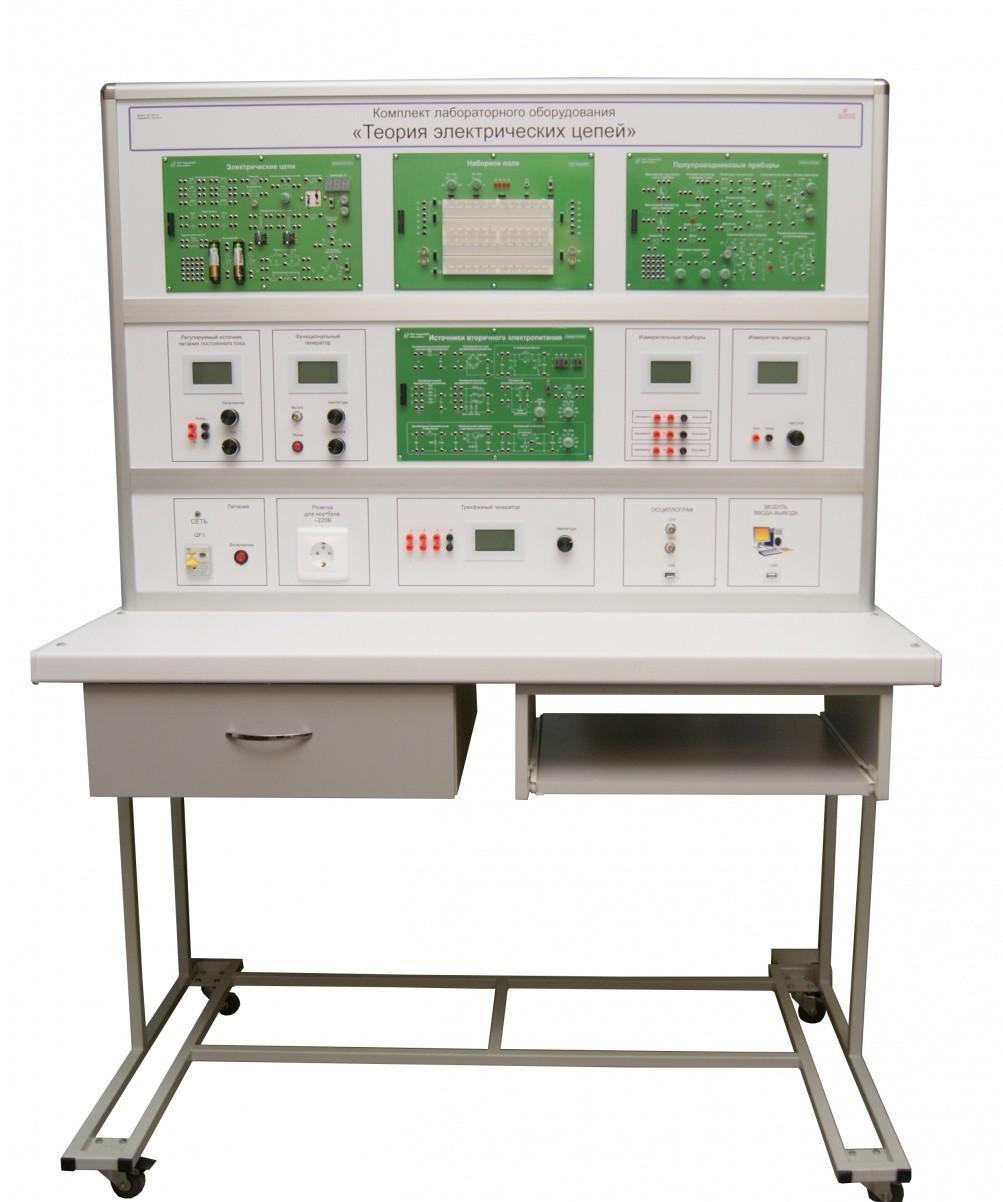

Учебный комплект лабораторного оборудования «Теория электрических цепей» выполнен в стендовом исполнении, учебный комплект состоит из одного тематического моноблока: «Теория электрических цепей», который расположен на лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.

Конструкция тематических моноблоков обеспечивает возможность подключения внешних модулей и измерительных приборов.

Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Потребляемая мощность, В·А

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота


1200

700

1600

Масса, кг

50

Количество человек, которое одновременно и активно может работать на комплекте

2

Наименование

Количество, шт.

1

Лабораторный стол

1

2

Моноблок «Теория электрических цепей»

1

3

Ноутбук

1

4

Мышь

1

5

Комплект соединительных проводов и сетевых шнуров

1

6

Техническое описание оборудования (диск)

1

7

Мультимедийная методика (диск)

1

8

Комплект программного обеспечения (диск)

1

9

Руководство по выполнению базовых экспериментов (диск)

1

10

Сертификат ИСО

1

Электротехника и основы электроники
1. Электрические цепи постоянного тока
1.1.   Параметры электрической цепи постоянных напряжения и тока
1.2.   Закон Ома.
1.3.   Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4.   Эквивалентный источник напряжения (ЭДС).
1.5.   Последовательное соединение источников напряжения (ЭДС).
1.6.   Параллельное соединение источников напряжения (ЭДС).
1.7.   Электрическая мощность и работа.
1.8.   Коэффициент полезного действия электрической цепи.
2. Электрические цепи переменного тока
2.1.   Параметры синусоидальных напряжения и тока.
2.2.   Активная мощность цепи синусоидального тока.
2.3.   Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4.   Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5.   Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.    2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6.   Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
2.7.   Трехфазные цепи синусоидального тока.
2.7.1. Напряжения и токи в трехфазной цепи.
2.7.2. Трехфазная нагрузка, соединенная по схеме «звезда».
2.7.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
2.7.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
2.7.5.  Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
2.8.   Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
2.9.   Переходные процессы в линейных электрических цепях.
2.9.1. Переходные процессы в цепи с конденсатором и резисторами.
2.9.2. Переходные процессы в цепи с катушкой индуктивности.
2.9.3. Переходные процессы в колебательном контуре.
3. Электронные приборы и устройства
3.1.   Выпрямительные диоды.
3.1.1. Характеристики диода.
3.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
3.1.3. Однофазный мостовой неуправляемый выпрямитель.
3.1.4. Трехфазный нулевой неуправляемый выпрямитель.
3.1.5. Трехфазный мостовой неуправляемый выпрямитель.
3.2.   Стабилитроны.
3.2.1. Характеристики стабилитрона.
3.2.2. Исследование параметрического стабилизатора напряжения.
3.2.3. Сглаживание пульсаций выпрямленного напряжения.
3.3.   Диоды с особыми свойствами.
3.3.1. Характеристики светодиода.
3.3.2. Характеристики варикапа.
3.4.   Биполярные транзисторы.
3.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
3.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
3.4.3. Характеристики транзистора.
3.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
3.4.5. Усилители на биполярных транзисторах.
3.4.6. Линейный регулятор напряжения.
3.4.7. Линейный регулятор тока.
3.5.   Униполярные (полевые) транзисторы.
3.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
3.5.2. Характеристика включения затвора полевого транзистора.
3.5.3. Управляющий эффект затвора полевого транзистора n-типа.
3.5.4. Выходные характеристики полевого транзистора.
3.5.5. Усилители на полевых транзисторах.
3.6.   Тиристоры.
3.6.1. Характеристики диодного тиристора (симистора).
3.6.2. Характеристики триодного тиристора.
3.6.3. Фазовое управление тиристором.

Типовой комплект учебного оборудования «Теория электрических цепей» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Теория электрических цепей», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
