Учебный стенд «Телекоммуникационные линии связи»

Учебный стенд «Телекоммуникационные линии связи»
Модель: ЭЛБ-170.002.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

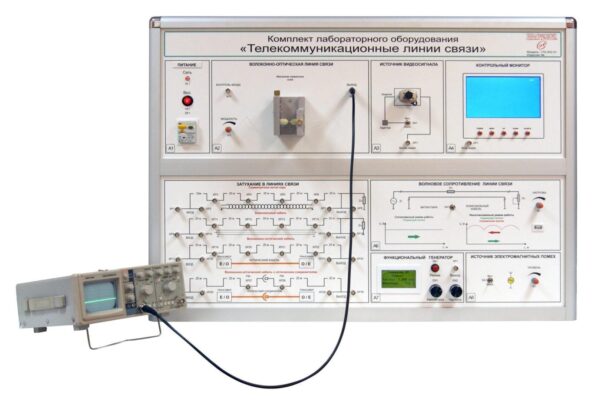

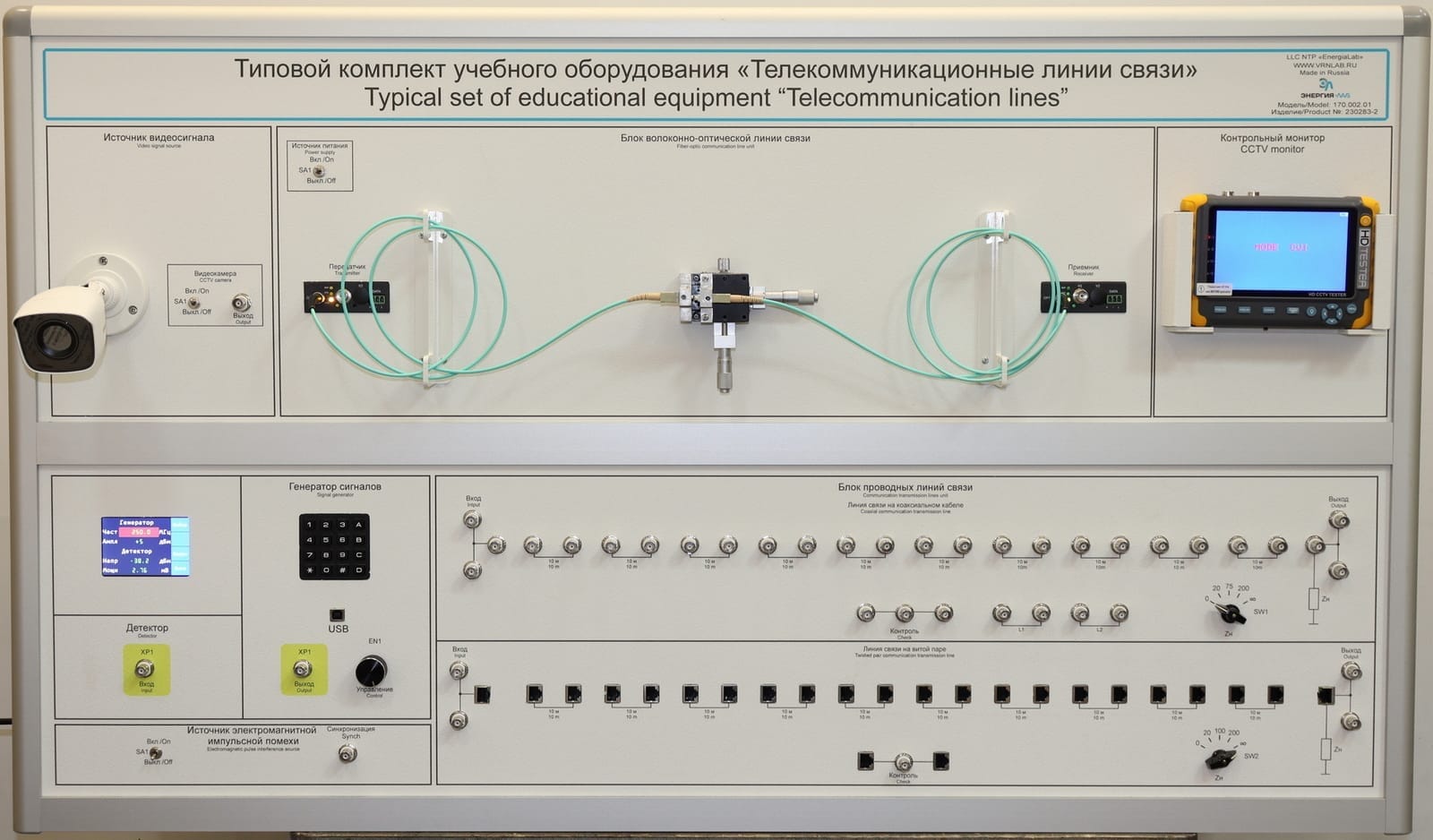

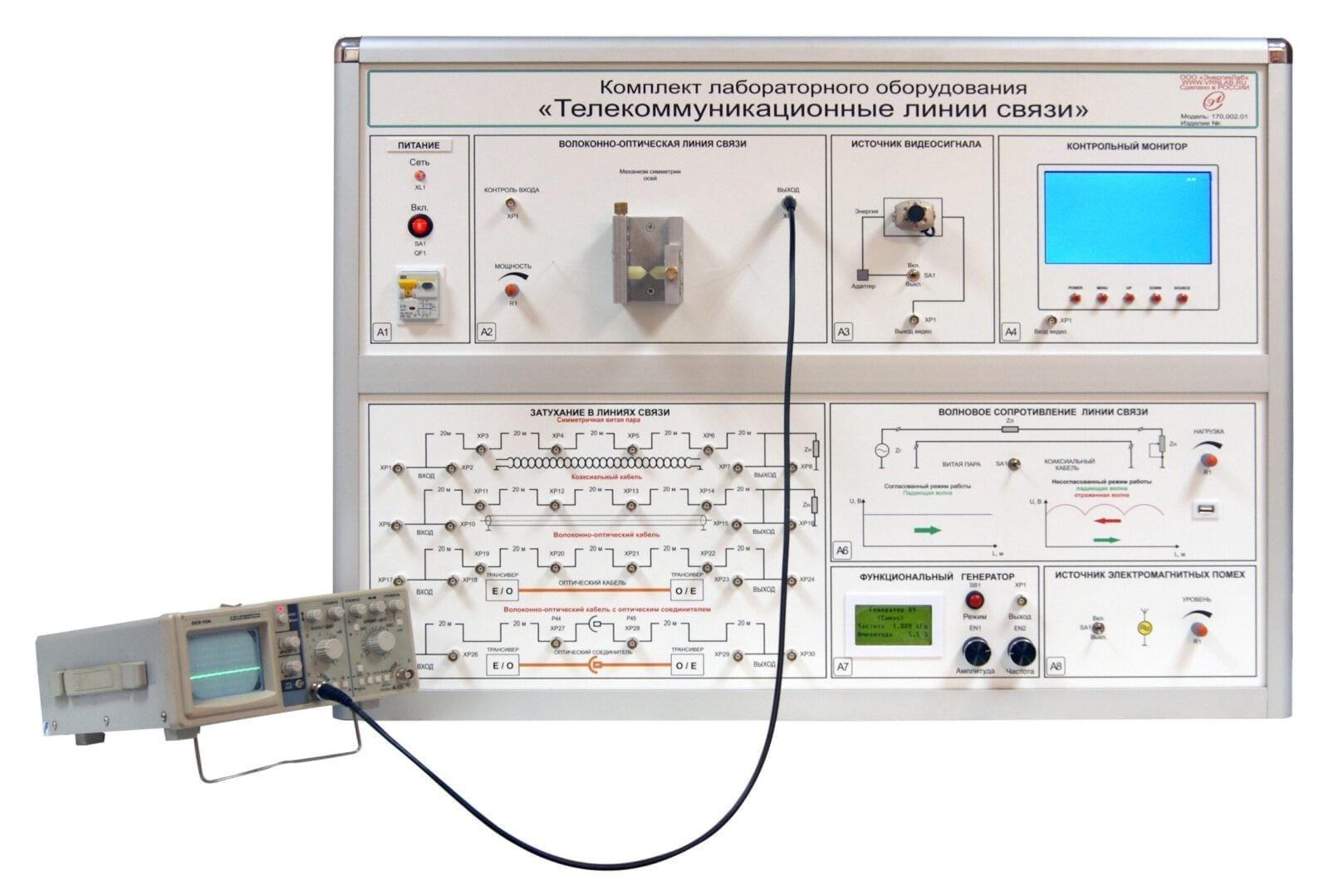

Типовой комплект учебного оборудования «Телекоммуникационные линии связи» может быть использован при изучении распространения сигналов в волоконно-оптических, симметричных и коаксиальных линиях связи.
- тип используемого волоконно-оптического кабеля - многомодовый MM 62,5/125мкм, соединители - ST/ST;
- тип используемого симметричного кабеля - UTP 5 Cat, соединители RJ-45;
- тип используемого коаксиального кабеля - РК 75-2-13;
- максимальная длина моделируемых проводных линий связи - 100 м;
- напряжение питания 220 В 50 Hz;
- потребляемая мощность 50 Вт;
- масса, 20 кг.
Состав:
- волоконно-оптическая линию связи с электронно-оптическим и опто-электронным преобразователями и устройством внесения неоднородностей в стык оптического кабеля;
- линия связи на симметричном кабеле «витая пара» с симметрирующими трансформаторами на входе и выходе линии;
- линия связи на коаксиальном кабеле, согласующие устройства на входах и выходах проводных линий связи;
- источник видеосигнала и контрольный монитор, источник электромагнитной импульсной помехи;
- комплект оптических, коаксиальных, и симметричных соединительных кабелей, методические указания по использованию стенда.
Учебное оборудование позволяет производить:
- измерение полосы пропускания  линий связи;
- определение волновых сопротивлений коаксиального и симметричного кабеля;
- затухание коаксиального и симметричного кабеля, оптического кабеля и оптических соединителей;
- сравнительную оценку помехозащищенности линий в условиях воздействия внешних электромагнитных полей;
- исследование влияния неоднородностей вносимых в стык оптического кабеля на распространение сигналов;
- проведение качественной оценки TV сигнала при передаче его через оптическую, коаксиальную или симметричную линию связи;

Учебный стенд «Телекоммуникационные линии связи» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Телекоммуникационные линии связи» , произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
