Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении»

Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении»
Модель: ЭЛБ-110.003.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект типового лабораторного оборудования предназначен для проведения лабораторно-практических занятий в высших и средних профессиональных образовательных учреждениях по привитию навыков работы с традиционными средствами измерений линейно-угловых параметров деталей.


Наименование

Кол-во(шт.)

1

Плакат Допуски формы и расположения

1

2

Плакат Зубчатые передачи

1

3

Плакат Индикаторные нутромер

1

4

Плакат Контроль параметров резьбы

1

5

Плакат Концевые меры длины

1

6

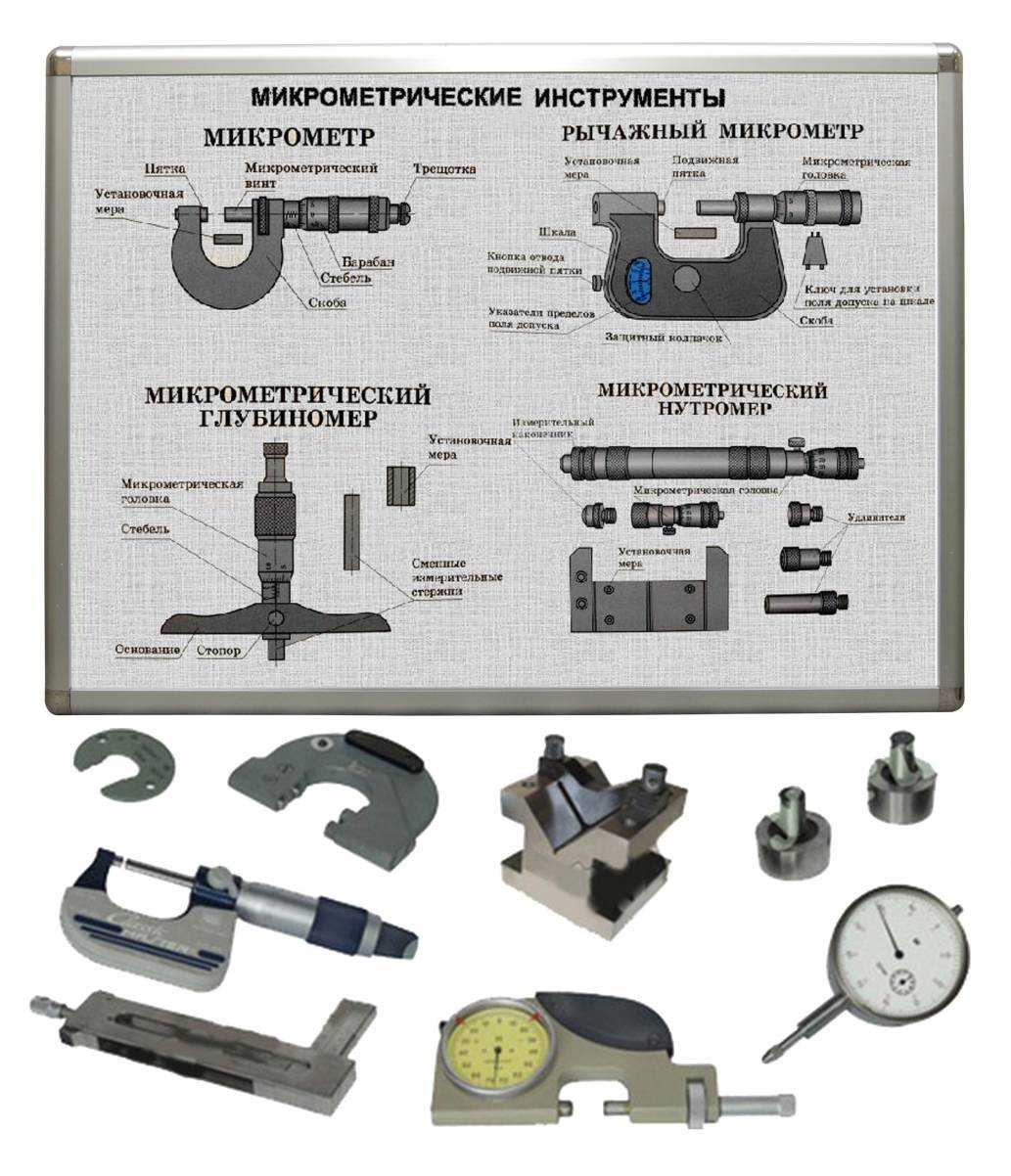

Плакат Микрометрические инструменты

1

7

Плакат Поля допусков валов

1

8

Плакат Поля допусков отверстий

1

9

Плакат Посадки в системе вала

1

10

Плакат Посадки в системе отверстия

1

11

Плакат Резьба метрическая

1

12

Плакат Типы KИM

1

13

Плакат Шероховатость

1

14

Плакат Шлицевые соединения

1

15

Плакат Штангенинструменты

1

16

Компакт-диск, учебный (На диске представлены методические указания, журнал лабораторных работ, примеры заполнения журнала лабораторных работ, справочный материал)

1

17

Штангенциркуль ШЦ-I-150-0,05 (ГОСТ 166-89 (пределы измерения 0-150 мм, цена деления 0,05 мм)

1

18

Микрометр гладкий (МК 25 ГОСТ 6507-90 (пределы измерения 0-25 мм, цена деления 0,01 мм)

1

19

Микрометр рычажный (МР 0-25 ГОСТ 4381-87 (пределы измерения 0-25 мм, цена деления 0,001 мм)

1

20

Скоба рычажная  (СР 0-25 ГОСТ 7470-92 (пределы измерения 0-25 мм, цена деления 0,001 мм)

1

21

Призма поверочная и разметочная (учебная)  П1-2-0 (60х60х50 мм) ГОСТ 5641-66 (диаметр измеряемых валов 5-40 мм)

1

22

Прибор для измерения биения в центрах ПБ-250

1

23

Набор КМД (сталь) №2 кл.2  (ГОСТ 9038-90)

1

24

Набор проволочек для измерения резьбы

1

25

Стойка универсальная для закрепления микрометров (15СТ-М ТУ 2-034-623-80 (диапазон толщин, зажимаемых в стойке 4-20 мм)

1

26

Штатив Ш-II Н  (ГОСТ 10197-70)

1

27

Линейка синусная (учебная) 100х80 мм

1

28

Набор образцов шероховатости (точение)  Ra 0,8; Ra 1,6; Ra 3,2; Ra 6,3

1

29

Калибр-пробка гладкий ПР-НЕ (диаметр 10-24 мм)

1

30

Калибр-пробка конусный

1

31

Калибр-пробка резьбовой ПР (диаметр 10-24 мм)

1

32

Калибр-скоба гладкий  (скоба листовая)

1

33

Калибр-скоба регулируемый (скоба регулируемая)

1

34

Деталь типа «Вал»

2

35

Деталь типа «Втулка»

1

1. Измерение размеров абсолютным методом.
2. Измерение наружных поверхностей относительным методом.
3. Измерение радиального биения детали типа «вал» в центрах и на призме.
4. Измерение межосевого расстояния отверстий в детали типа «фланец» с помощью штангенциркуля.
5. Определение параметров шероховатости по профилограмме расчет и измерение гладкого предельного калибра-пробки.
6. Расчет и измерение гладкого предельного калибра-скобы.
7. Измерения среднего диаметра резьбы калибра-пробки методом трех проволочек.
8. Измерение наружного диаметра детали типа «вал» с помощью гладкого регулируемого калибра-скобы.
9. Измерение конусного калибра-пробки с помощью синусной линейки.

Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования по метрологии «Технические измерения в машиностроении», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
