Типовой комплект учебного оборудования «Кондиционер»

Модель: ЭЛБ-010.005.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, ручная версия.

Лабораторный стенд «Кондиционер» (далее -стенд) применяется для использования в качестве учебного оборудования при изучении бытового климатического оборудования, его устройства и функционирования, в средних специальных и высших учебных заведениях.

Состав и технические характеристики

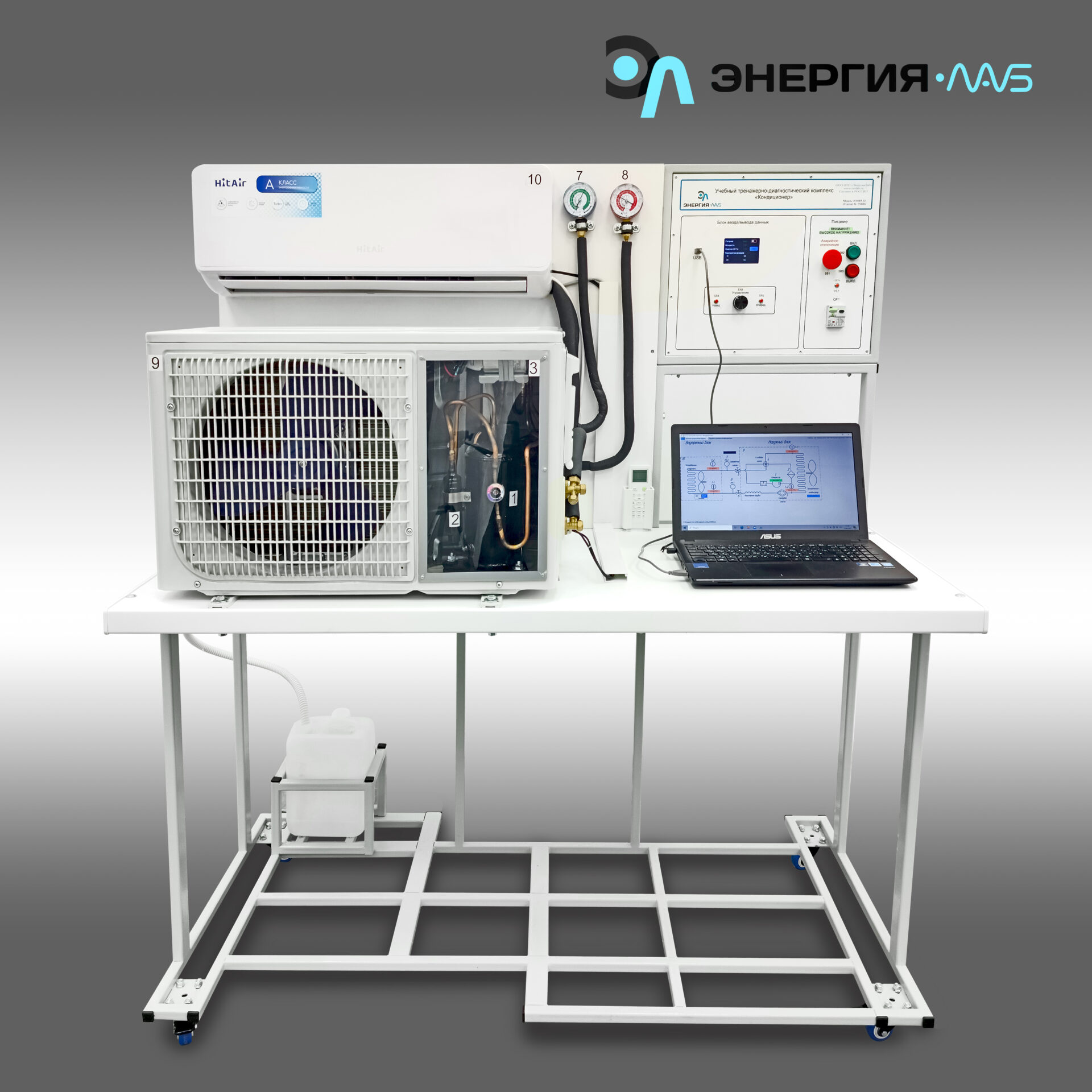

Стенд представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании имеется установка охлаждения воздуха.

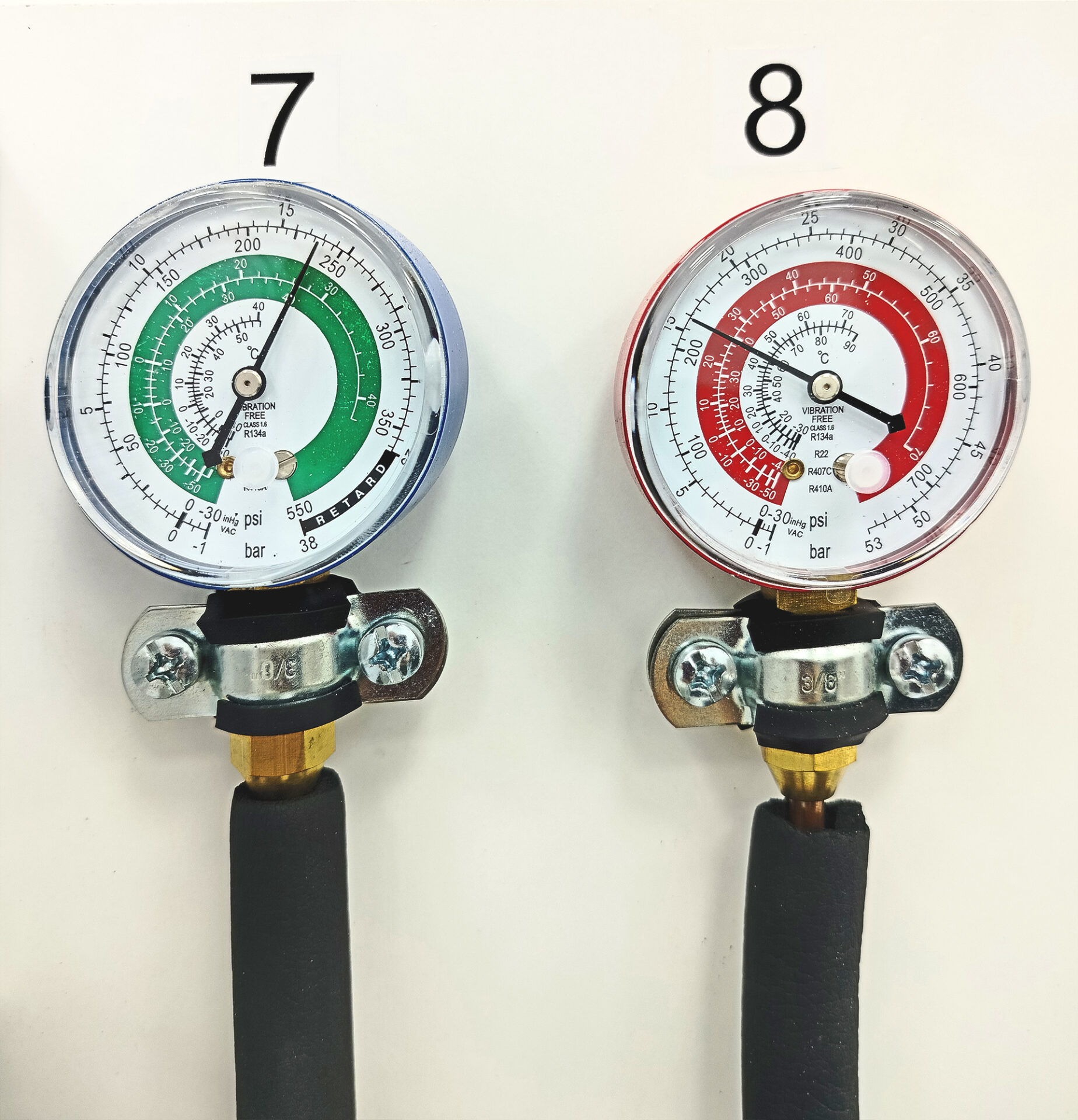

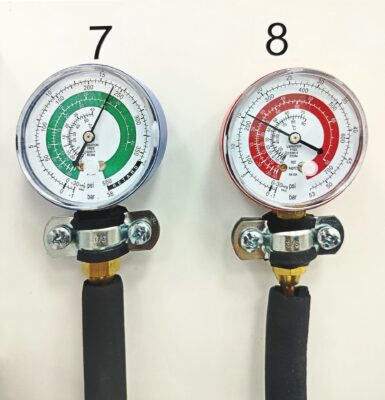

На рамном основании в вертикальной стойке размещены основные узлы бытовой сплит-системы наружный блок и внутренний блок, а также вспомогательные устройства и приборы (манометры, смотровое стекло, амперметр, вольтметр, счетчик электроэнергии, дисплей измерительной системы, пуско-регулирующая аппаратура).

Стойка выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика.
Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

На стойке расположен внутренний блок бытовой сплит-системы. Для изучения параметров работы на трубопроводе хладагента внутри блока установлены датчики температуры.
На столешнице установлен наружный блок бытовой сплит-системы. Для изучения внутреннего устройства блок имеет прозрачные вставки.

Стенд оснащен датчиками температуры, установленными в различных точках трубопровода для циркуляции хладагента.

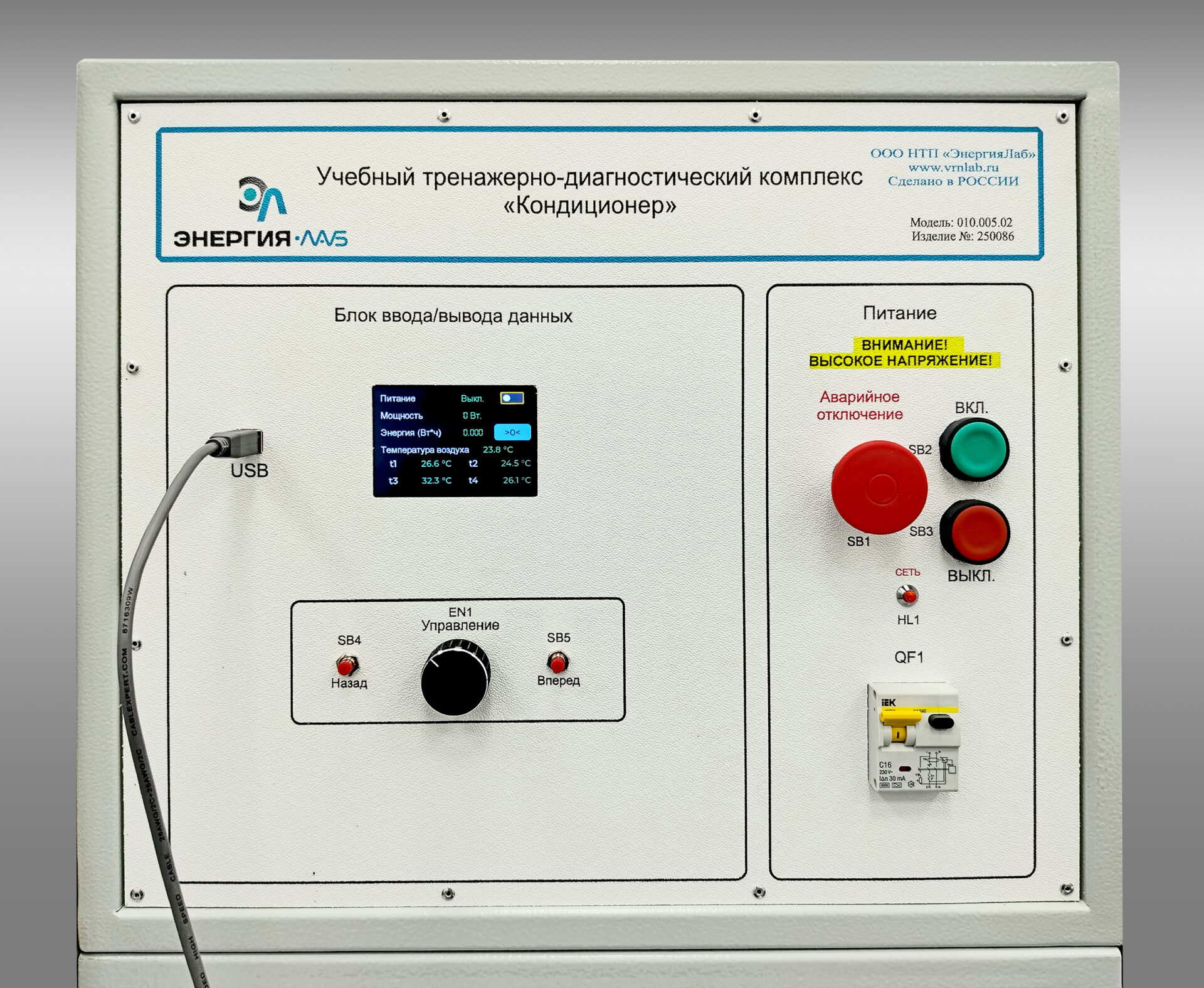

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все электронные датчики, установленные на стенде, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины температуры, электрической мощности, количества потребленной электроэнергии, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее, в данный момент, используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключаются в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 В, 50 Гц.
Потребляемая мощность: 2000 Вт.
Габаритные размеры: (ДхШхВ) 1400х800х1600 мм
Масса: 100 кг.
1. Лабораторный стенд «Кондиционер» – 1 шт.
2. Ноутбук – 1 шт.
3. Руководство по эксплуатации – 1 шт.
4. Диск с учебным видеороликом – 1 шт.
5. Диск с методическими материалами – 1 шт.
6. Диск с программным обеспечением – 1 шт.
7. Гарантийный талон – 1 шт.
8. Паспорт – 1 шт.

Типовой комплект учебного оборудования «Кондиционер» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Кондиционер», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
*** По другим запросам просьба уточнять стоимость у менеджера. Доставка и пуско-наладочные работы в стоимость не входят.
