Учебный комплект лабораторного оборудования «Электротехника и основы электроники» исполнение стендовое, компьютерная версия

Учебный комплект лабораторного оборудования  «Электротехника и основы электроники» исполнение стендовое, компьютерная версия
Модель: ЭЛБ-241.010.01
Задать вопрос
СНЯТ С ПРОИЗВОДСТВА

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Данное учебное оборудование больше не производится, т.к. заменено более улучшенной версией с которой ознакомиться можно здесь.

Описание товара

Назначение лабораторного оборудования

Комплект лабораторного оборудования «Электротехника и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплинам: «Электротехника» и «Основы электроники».

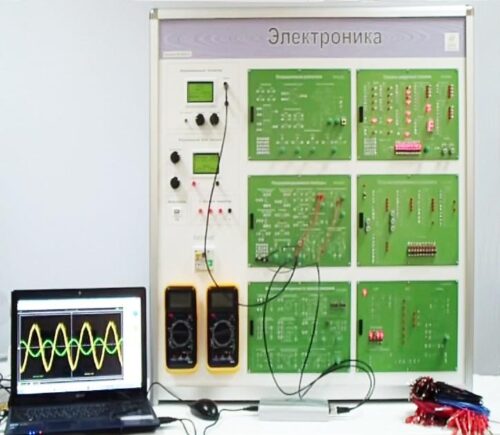

Комплект лабораторного оборудования «Электротехника и основы электроники» выполнен в стендовом исполнении, комплект состоит из одного тематического моноблока: «Электротехника и основы электроники», который расположен на лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.
Конструкция тематических моноблоков обеспечивает возможность подключения внешних модулей и измерительных приборов.
Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Потребляемая мощность, В·А, не более

100

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота


1200

700

1600

Масса, кг, не более

50

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Ноутбук – 1 шт.
2. Лабораторный стол – 1 шт.
3. Моноблок «Электротехника и основы электроники» - 1 шт.
4. Набор аксессуаров и документов:

4.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
4.2 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
4.3 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
4.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
4.5 Комплект программного обеспечения – 1 шт.
В состав комплекта программного обеспечения входит ПО для работы с двух-канальным осциллографом, а также ПО для управления модулями стенда.
4.6 Руководство по выполнению базовых экспериментов.
Руководство должно включать краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ.

Электротехника и основы электроники

1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.

2. Электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диа-граммы трансформатора.
2.7. Трехфазные цепи синусоидального тока.
2.7.1. Напряжения и токи в трехфазной цепи.
2.7.2. Трехфазная нагрузка, соединенная по схеме «звезда».
2.7.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
2.7.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
2.7.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
2.8. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
2.9. Переходные процессы в линейных электрических цепях.
2.9.1. Переходные процессы в цепи с конденсатором и резисторами.
2.9.2. Переходные процессы в цепи с катушкой индуктивности.
2.9.3. Переходные процессы в колебательном контуре.

3. Электронные приборы и устройства
3.1. Выпрямительные диоды.
3.1.1. Характеристики диода.
3.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
3.1.3. Однофазный мостовой неуправляемый выпрямитель.
3.1.4. Трехфазный нулевой неуправляемый выпрямитель.
3.1.5. Трехфазный мостовой неуправляемый выпрямитель.
3.2. Стабилитроны.
3.2.1. Характеристики стабилитрона.
3.2.2. Исследование параметрического стабилизатора напряжения.
3.2.3. Сглаживание пульсаций выпрямленного напряжения.
3.3. Диоды с особыми свойствами.
3.3.1. Характеристики светодиода.
3.3.2. Характеристики варикапа.
3.4. Биполярные транзисторы.
3.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
3.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
3.4.3. Характеристики транзистора.
3.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
3.4.5. Усилители на биполярных транзисторах.
3.4.6. Линейный регулятор напряжения.
3.4.7. Линейный регулятор тока.
3.5. Униполярные (полевые) транзисторы.
3.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
3.5.2. Характеристика включения затвора полевого транзистора.
3.5.3. Управляющий эффект затвора полевого транзистора n-типа.
3.5.4. Выходные характеристики полевого транзистора.
3.5.5. Усилители на полевых транзисторах.
3.6. Тиристоры.
3.6.1. Характеристики диодного тиристора (симистора).
3.6.2. Характеристики триодного тиристора.
3.6.3. Фазовое управление тиристором.
3.7. Основы цифровой техники
3.7.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
3.7.2. Реализация логических функций в различных базисах
3.7.3. Исследование JK и RS - триггера
3.7.4. Исследование D – триггера и делителя частоты
3.7.5. Исследование универсального регистра
3.7.6. Исследование двоичного счетчика
3.7.7. Исследование дешифратора семисегментного цифрового индикатора
3.8. Операционные усилители.
3.8.1. Инвертирующий усилитель.
3.8.2. Неинвертирующий усилитель.
3.8.3. Суммирующий усилитель.
3.8.4. Дифференциальный усилитель.
3.8.5. Исследование операционного усилителя в динамике.

Обращаем Ваше внимание, что при заказе товара необходимо проконсультироваться по телефону или электронной почте, так как стенды проходят модификацию с целью улучшения качественных характеристик, и окончательный состав стенда может быть изменен.

«На сайте Комплект представлен в настольном исполнении, компьютерная версия. По желанию заказчика доступен комплект в настольном исполнении, ручная версия».


Производственная компания ООО «ЭнергияЛаб» прекратила производство такого учебного оборудование, как Учебный комплект лабораторного оборудования «Электротехника и основы электроники» исполнение стендовое, компьютерная версия в связи с тем, что разработала более улучшенную его версию.
