Типовой комплект учебного оборудования «Автоматика систем теплогазоснабжения и вентиляции» ЭЛБ-001.036.02
Нет нужного оборудования?
Отправьте ТЗ, мы изготовим оборудование по индивидуальному заказу
Нет времени разбираться в деталях?
Оставьте заявку, мы проконсультируем и сделаем лучшее предложение!
Главная →  Каталог →  Автоматизация производства →  Автоматизация ЖКХ →  Автоматизация вентиляции и теплогазоснабжения

Описание товара

Исполнение стендовое, компьютерная версия.

Комплекс позволяет изучать элементы автоматики теплогазоснабжения и вентиляции, способы регулирования и контроля параметров.

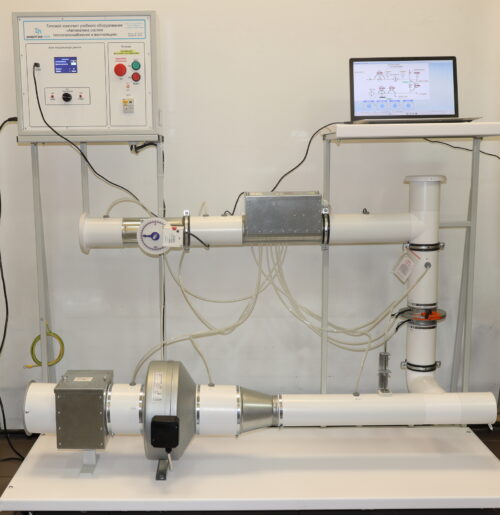

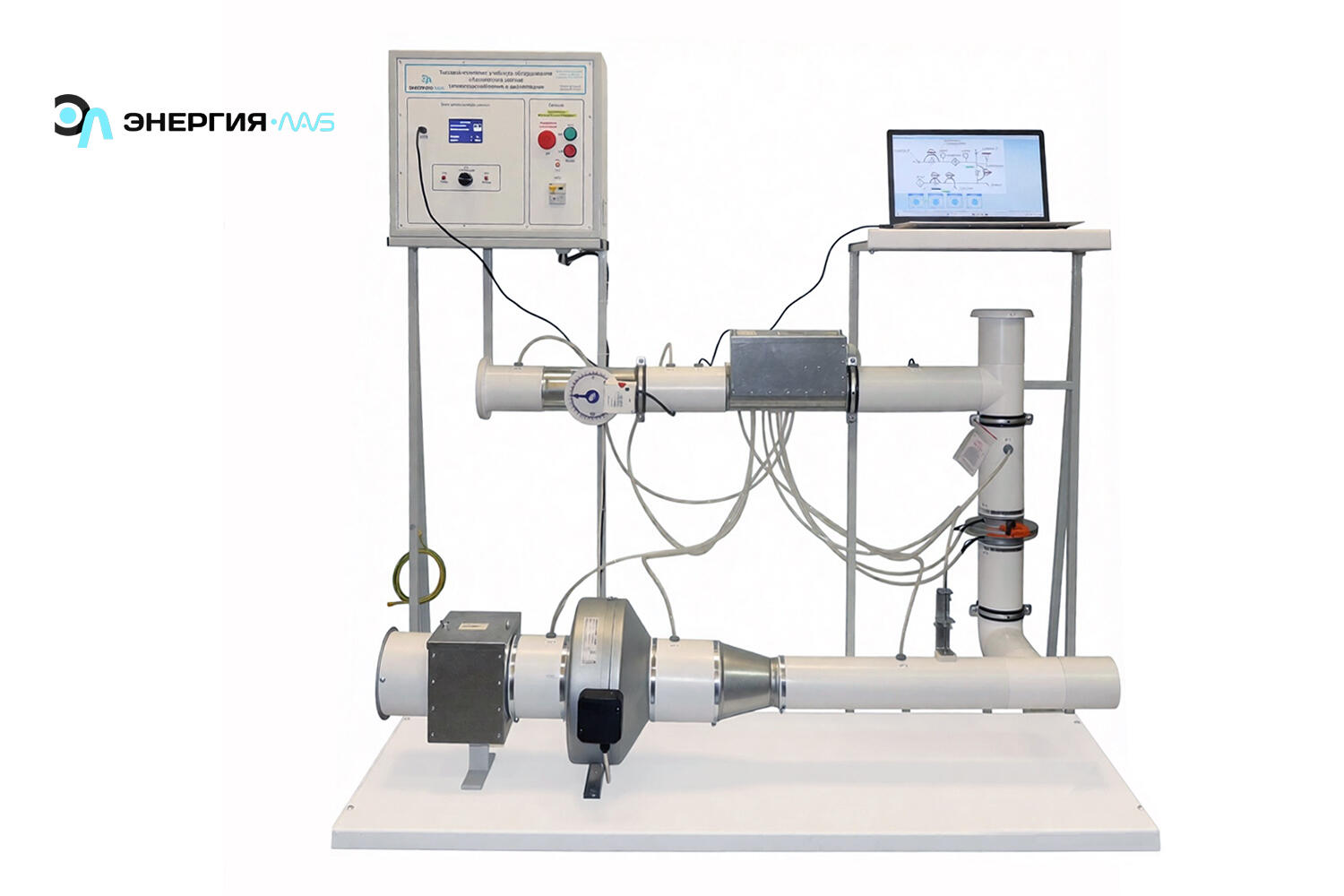

Состав стенда:
1. несущая рама, выполненная из стального трубчатого профиля, на обрезиненных колесах с тормозными механизмами
2. воздушный фильтр в линии всасывания воздуха;
3. вентилятор канальный;
4. система трубопроводов диаметром – 100 мм,
5. канальный электрический нагреватель, мощностью -0,8 кВт;
6. панель для установки измерительных приборов, выполненную из двухкомпозитного материала;
7. датчики температуры с диапазоном измерения от 0°С до 100°С;
8. заслонки, регулируемые вручную, на диаметр 100 мм;
9. участок выпрямления потока воздуха, встроенный в трубопровод;
10. Трубка Пито;
11. Датчик частоты вращения вентиляторa;
12. измерительная диафрагма с точками отбора давления,
13. заслонку с автоматизированным электроприводом;
14. датчики давления (диапазон измерения от -500Па до +500Па, точность измерений 0,2Па+3% от показаний);
15. симисторный регулятор скорости вращения вентилятора с диапазоном регулирования оборотов от 25% до 100% от максимальных оборотов вентиляторов;
16. микропроцессорная система

Лабораторные работы

1. Характеристики вентилятора
2. Характеристики автоматизированной заслонки
3. Характеристики нагревателя
4. Тарировка измерительной диафрагмы.
5. Регулирование давления путем управления вентилятором
6. Регулирование расхода путем управления вентилятором
7. Регулирование температуры путем управления вентилятором
8. Регулирование давления путем управления заслонкой
9. Регулирование расхода путем управления заслонкой
10. Регулирование температуры путем управления заслонкой
11. Регулирование температуры путем управления нагревателем

Комплект поставки

1 Учебный стенд в сборе;
2 Управляющая ПЭВМ стенда (ноутбук);
3 Руководство по эксплуатации;
4 Методические указания по проведению лабораторных работ.
5 Диск с учебным видеороликом
6 Диск с программным обеспечением

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
