Учебный лабораторный стенд «Промышленные датчики механических величин»

Учебный лабораторный стенд «Промышленные датчики механических величин»
Модель: ЭЛБ-001.012.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение лабораторного стенда

Лабораторный стенд предназначен для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по теме "Промышленные датчики механических величин".

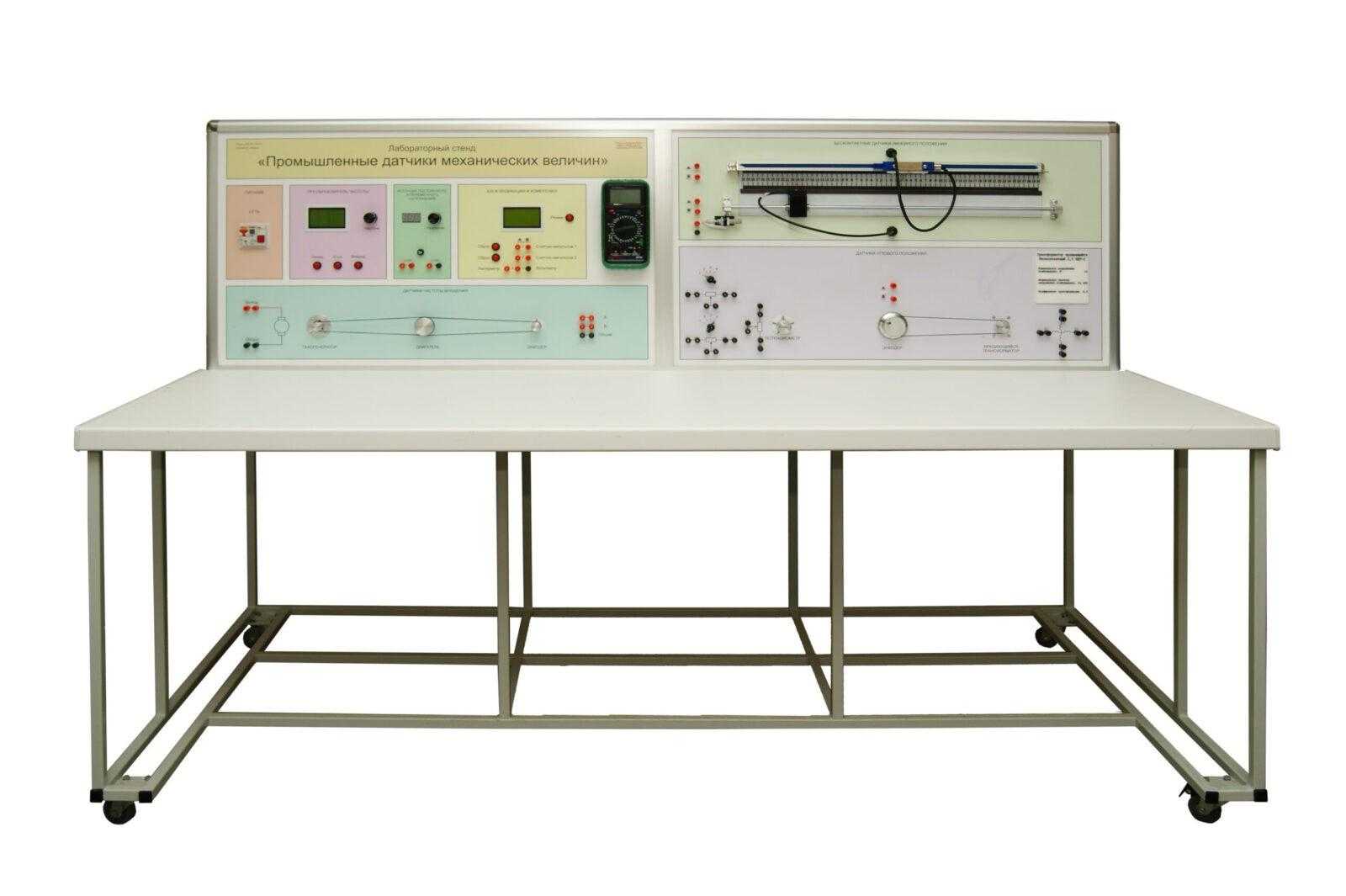

Визуально учебный лабораторный стенд представляет собой рамную усиленную металлоконструкцию со столешницей и закрепленными на рабочей панели компонентами.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Габариты: 1900 х 1300 х 900 мм.
Напряжение электропитания, 220 В
Частота питающего напряжения, 50 Гц.
Масса, до 80 кг.
Наименование Количество, шт.
1 Лабораторный стенд «Промышленные датчики механических величин» 1шт.
2 Штангенциркуль с цифровой индикацией 1шт.
3 Лазерный дальномер 1шт.
4 Ультразвуковой дальномер 1шт.
5 Соединительные провода:
5.1 Красные соединительные провода 4шт.
5.2 Черные соединительные провода 4шт.
6 Методические рекомендации по выполнению лабораторных работ (на диске) 1шт.
7 Техническое описание оборудования (на диске) 1шт.
8 Мультимедийная методика (на диске) 1шт.
Методические рекомендации по выполнению следующих лабораторных работ:

Изучение бесконтактных конечных выключателей и измерителей приближения и перемещения (8 датчиков: емкостной бесконтактный конечный выключатель, индуктивный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель, магниточувствительный бесконтактный конечный выключатель на основе эффекта Холла, оптический бесконтактный конечный выключатель, индуктивный преобразователь перемещения, ультразвуковой измеритель расстояния, лазерный дальномер):

Рабочие характеристики емкостного и индуктивного датчиков в "торцевом" режиме (2 эксперимента);

Рабочие характеристики магниточувствительных датчиков на основе герконов и датчиков Холла в "торцевом" режиме (2 эксперимента);

Рабочие характеристики оптического датчика;

Статическая характеристика индуктивного преобразователя перемещений;

Статическая характеристика ультразвукового измерителя расстояния, определение зоны нечувствительности измерителя (2 эксперимента);

Измерение расстояние с помощью лазерного дальномера, определение зоны нечувствительности дальномера (2 эксперимента).


Изучение линейных энкодеров (2 датчика: оптический линейный энкодер, магнитный линейный энкодер):

Рабочие характеристики оптического энкодера, определение разрешающей способности датчика;

Рабочие характеристики магнитного энкодера, определение разрешающей способности датчика.


Изучение датчиков частоты вращения (2 датчика: оптический энкодер, тахогенератор):

Рабочие характеристики оптического энкодера;

Статические характеристики тахогенератора на холостом ходу и под нагрузкой (2 эксперимента).


Изучение датчиков углового положения (2 датчика: потенциометрический датчик углового положения, вращающийся трансформатор):

Статические характеристики потенциометрического датчика на холостом ходу и под нагрузкой (2 эксперимента);

Статические характеристики вращающегося трансформатора в синусно-косинусном режиме на холостом ходу, при наличии нагрузки или наличии вторичного симметрирования (5 экспериментов);

Статические характеристики вращающегося трансформатора в линейном режиме на холостом ходу и при наличии нагрузки (2 эксперимента).



Учебный лабораторный стенд «Промышленные датчики механических величин» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд «Промышленные датчики механических величин», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
