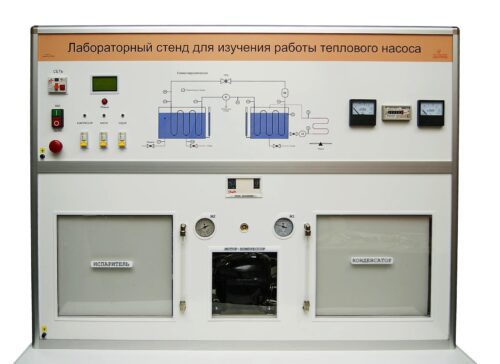

Типовой комплект учебного оборудования (лабораторный тренажер) для изучения работы теплового насоса

Типовой комплект учебного оборудования (лабораторный тренажер) для изучения работы теплового насоса
Модель: ЭЛБ-171.007.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный стенд-тренажер предназначен для выполнения лабораторно-практических занятий по исследованию энергетических характеристик и показателей теплонасосных систем.
Технические характеристики учебного оборудования:
• количество мест для обучаемых, шт. - 2
• диапазон измеряемых давлений, МПа - от – 0,1 до +3
• диапазон измеряемых температур, °C - от –55 до +125
• погрешность измерения температуры - % 1
• погрешность измерения давления - % 1
• корректированный уровень звуковой мощности, дБА - 45
• максимальная потребляемая мощность, Вт - 650
• род тока - Переменный
• напряжение питания, В - 220
• частота электрической сети, Гц - 50
• габаритные размеры, мм - 1350х800х1800
• масса, не более, кг - 100
• хладагент - R134
• масса хладагента, кг - 1
Состав учебного стенда:
• смотровое стекло SGN – 1 шт.;
• емкость с теплообменником, рабочий объем 5 литров – 2 шт.;
• вольтметр – 1 шт.;
• амперметр –1 шт.;
• однофазный электрический счетчик – 1 шт.;
• измеритель температуры – 1 шт.:
• напряжение питания – однофазное ~ 220 В
• манометры:
- измеряемое давление - 1...34 Bar –1 шт.
- измеряемое давление - 1...8 Bar –1 шт.;
• трубопроводы (труба медная 1/4"; труба медная 3/8");
• выключатель автоматический, номинальный ток 25 А – 1 шт.;
• кнопка – 1 шт.;
• мотор-компрессор – 1 шт.:
- максимальная потребляемая мощность - 650 Вт;
- максимальный рабочий ток - 5,6 А;
- максимальный пусковой ток - 30 А;
- напряжение питания – однофазное ~ 220 В.
• счетчики расхода воды – 1 шт.;
• ресивер: объем 1 литр – 1 шт.;
• реле давления – 1 шт.;
• терморегулирующий вентиль – 1 шт.;
• труба подвода воды – 1 шт.;
• труба отбора охлажденной воды – 1 шт.;
• труба отбора нагретой воды – 1 шт.
• вентили водопроводные шаровые – 3 шт.;
• стойка под оборудование (двухкомпозитный материал) – 1 шт.
В состав учебного лабораторного стенда входит руководство по эксплуатации с описанием методики по проведению следующего перечня лабораторных работ:
1. Исследование температурных режимов и теплопереноса в теплообменных аппаратах
2. Исследование давлений в теплообменных аппаратах
3. Анализ изменения удельного расхода электроэнергии и коэффициента рабочего времени теплонасосной машины
4. Расчет холодопроизводительности испарителя теплонасосной машины
5. Расчет производительности конденсатора теплонасосной машины

Типовой комплект учебного оборудования (лабораторный тренажер) для изучения работы теплового насоса произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования (лабораторный тренажер) для изучения работы теплового насоса, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
