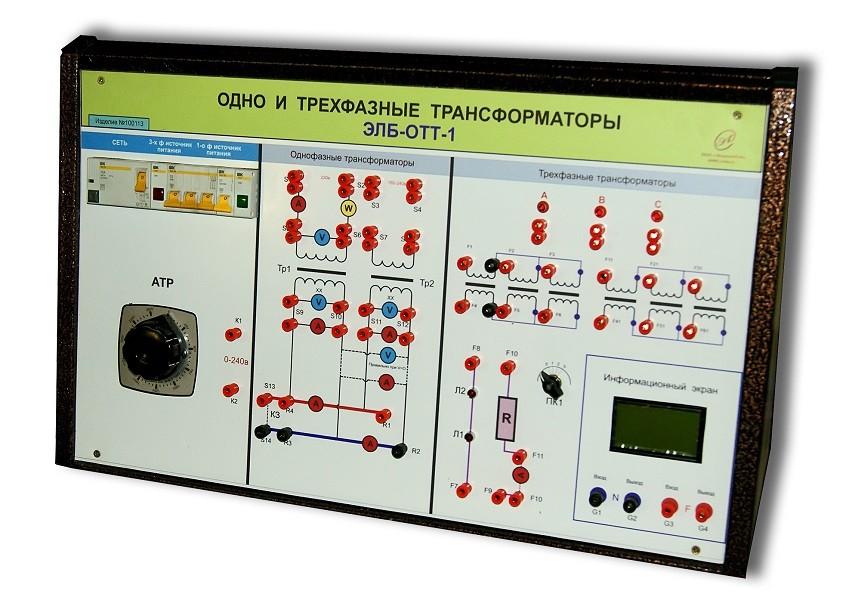

Учебный комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» исполнение настольное, ручная версия

Учебный комплект лабораторного оборудования  «Однофазные и трехфазные трансформаторы» исполнение настольное, ручная версия
Модель: ЭЛБ-241.025.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение

Комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электрические машины», раздел «Трансформаторы».

Комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» выполнен в настольном исполнении.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Потребляемая мощность, В·А, не более

200

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более:

длина (по фронту)

ширина (ортогонально фронту)

высота


1200

700

1600

Масса, кг, не более

100

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Моноблок «Однофазные и трехфазные трансформаторы» - 1 шт.
1.1 Модуль «Питание» - 1 шт.
1.2 Однофазный автотрансформатор – 1 шт.
1.3 Трехфазный автотрансформатор – 1 шт.
1.4 Силовой модуль – 1 шт.
1.5 Цифровой трехфазный ваттметр – 1 шт.
1.6 Трансформатор однофазный – 2 шт.
1.7 Трехфазная трансформаторная группа – 1 шт.
1.8 Модуль «Мультиметры» - 1 шт.
1.9 Нагрузочный модуль – 1 шт.
1.10 Микропроцессорная  система – 1 шт.
1.11 Модуль ввода-вывода – 1 шт.
2. Набор аксессуаров и документов:
2.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
2.2 Паспорт – 1 шт.
2.3 Техническое описание оборудование – 1 шт.
2.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
2.5 Руководство по выполнению базовых экспериментов – 1 шт.

1 Определение коэффициента трансформации двухобмоточного трансформатора.

2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.

3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.

4 Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов.

5 Определение уравнительного тока, вызванного неравенством напряжений короткого замыкания параллельно включенных однофазных трансформаторов.

6 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) трехфазного трансформатора.

7 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) трехфазного трансформатора.

8 Определение группы соединений обмоток трехфазного трансформатора. Подтверждение недопустимости параллельной работы трехфазных трансформаторов с различными группами соединения обмоток.


Учебный комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» исполнение настольное, ручная версия произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» исполнение настольное, ручная версия, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
