Комплект учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике»

Комплект учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике»
Модель: ЭЛБ-003.002.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Версия комплекта учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике» предназначена для выполнения лабораторных работ по аэродинамике малых скоростей.

Основной задачей указанных работ является ознакомление студентов с аэродинамической трубой малых скоростей, аэродинамическими весами и приборами для измерения скорости и давления воздушного потока, методикой проведения аэродинамического эксперимента и пояснение физических основ, вопросов взаимодействия потока и движущегося в нем твердого тела, теории крыла.

Комплект учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике» позволяет приобрести практические навыки по проведению испытаний, пользованию измерительными приборами и построению эксплуатационных характеристик.
В комплект поставки включается:
1. Вентилятор нагнетающий и всасывающий – 2 шт.
Вентилятор имеет электронную регулировку скорости, которую можно плавно изменять. Служит в качестве нагнетательного вентилятора открытого потока воздуха в опытах с рабочим блоком и в качестве всасывающего вентилятора при использовании совместно с аэродинамической трубой.
В комплект входит вентилятор, подставка для вертикального и горизонтального крепления вентилятора, узкая форсунка и шарик из полистирола.

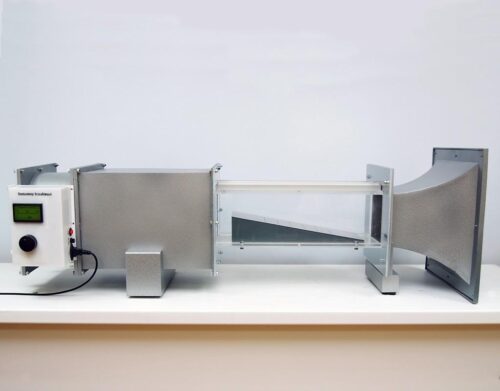

2. Аэродинамическая труба.
Представляет собой закрытую рабочую секцию с прозрачными боковыми стенками и сменным дном. Предназначена для количественных экспериментов по аэродинамике и физике полета совместно с всасывающим/нагнетательным вентилятором. В комплекте содержится входной патрубок для захвата воздуха без вихрей и выходной патрубок, подсоединяемый к вентилятору. Так же комплектуется дополнительной клиновидной вставкой, располагаемой на нижней поверхности («площадка Бернулли»), используемой для изучения на качественном уровне перепада давления вдоль замкнутых поверхностей.

3. Входной патрубок.
4. Диффузор для подсоединения всасывающего/нагнетательного вентилятора.
5. Нижний уровень для экспериментов по изучению физики полета и сопротивления воздуха.
6. Стабилизирующий фильтр, для защиты от попадания посторонних предметов, для расщепления воздушного потока.
7. Площадка Бернулли (со шкалой).
8. Уплотнительная лента (со шкалой).
9. Пластиковый корпус (прозрачный).
10. Задняя стенка (черная) с ориентационными линиями.
11. Штативный стержень, диаметром 12 мм, длиной 75 см.
12. Кожух для защиты от пыли.

13. Трубка Вентури.
Предназначена для изучения статического давления внутри трубки. На боковой стороне трубки предусмотрены семь отверстий для подсоединения к мультиманометру и прецизионному манометру). Трубка Вентури имеет возможность присоединения к форсунке диаметром 100 мм из набора.

14. Прецизионный манометр – 1 шт.
Наклонный манометр для измерения малых давлений, избыточных давлений и разницы давлений в газовых потоках с помощью приемника давления. Предусматривает дополнительную шкалу для непосредственного считывания скорости ветра, величина которой определяется разностью давлений. Имеет пузырьковый уровень для горизонтального выравнивания измерительной системы.
В комплект входит манометрическая жидкость с порошковой краской и шприц для введения жидкости в манометр.

15. V-образный штатив - 3 шт.
В комплект входит пара регулировочных винтов и штырек, являющийся третьей точкой опоры.

16. Штативный стержень – 10 шт.
Монолитный стержень, изготовленный из коррозионно-стойкой специальной стали.

17. Универсальный зажим – 5 шт.
18. Приемник воздушного давления – 3 шт.
Предназначен для измерения статического давления, общего давления, динамического давления в газовых потоках с помощью прецизионного манометра. Изогнутая, двойная трубка с сенсорными отверстиями. В набор входит две пластиковые муфты для подсоединения к манометру.

19. Мобильный измерительный прибор – 1 шт.
Универсальный переносной измерительный прибор имеет возможность:
• автоматического распознавания измерительных адаптеров (plug & play);
• 8 входов на один прибор с помощью измерительных адаптеров;
• Питание от 4 пальчиковых батарей (AA, элементы/аккумуляторы) или от сетевого адаптера 12 В;
• встроенный блок записи данных для 16000 значений;
• возможность подключения к USB-порту компьютера (с операционной системой семейства Windows) для считывания блока записи данных и крупного отображения измеренных значений;
• совместим с USB 2.0;
• возможность использовать 8 приборов на разных USB-портах;
• гальваническая развязка от компьютера;
• Дисплей для одновременного отображения до четырех значений с различными размерами шрифтов;

20. Cенсор давления – 3 шт.
Предназначен для измерения очень малой разницы давлений с помощью мобильного измерительного прибора, например, в опытах с газовыми потоками в аэродинамической трубе и трубке Вентури . В комплект входит гибкая подводка из ПВХ и два ниппельных разъема.

21. Рабочая секция опытов по аэродинамике – 1 шт.
Предназначена для экспериментов в открытом потоке воздуха совместно с всасывающим/нагнетательным вентилятором. В комплект входит дополнительная форсунка, прецизионный металлический рельс, крепежный зажим для секторного динамометра.

22. Детали для опытов по аэродинамике – 1 комплект.
В комплект входят тела различного размера и формы с различными вариантами крепежа для определения силы сопротивления воздуха. Используются в опытах по аэродинамике с рабочим блоком и в аэродинамической трубе.
В комплект входит:
- набор из 3 круглых дисков (диаметры дисков: 40, 56 и 80 мм);
- набор из 3 объемных тел (сфера, полусфера, тело обтекаемой формы);
- крепежный стержень для объемных тел – 2 шт.;
- держатель для модели автомобиля;
- ниточный гребень для демонстрации линий потока;

23. Дополнительные детали для опытов по аэродинамике – 1 комплект.
Комплект включает аэродинамический профиль и аэродинамические весы для измерения подъемной силы на подставках, предназначенные для проведения экспериментов по изучению физики полета в рабочем блоке для опытов по аэродинамике в открытом потоке воздуха и аэродинамической трубе.
В комплект входит:
- аэродинамический профиль;
- набор крепежных элементов для самодельного аэродинамического профиля;
- аэродинамические весы (закрепляются на тележке из набора принадлежностей по аэродинамике);
- шкала для измерения угла наклона, закрепляется в рабочем блоке по аэродинамике и аэродинамической трубе;
- держатель для надежного закрепления аэродинамического профиля;
24. Каретка для экспериментов в аэродинамической трубе;
Имеет грузик и крючок. Обеспечивает свободное перемещение закрепляемогооборудования.
25. Секторный динамометр – 2 шт.
Прецизионный динамометр, предназначен для измерения сопротивления потока воздуха в рабочем блоке и аэродинамической трубе.
26. Аэродинамическая поверхность с боковыми гранями.
Предназначен для изучения распределения давления вблизи аэродинамического профиля при условии, что поток воздуха направлен перпендикулярно профилю. На верхней и нижней сторонах располагаются девять отверстий, а на торце указатели давления. Угол наклона профиля имеет возможность изменения. Обязательны боковые направляющие пластины для ослабления пограничных вихрей. В комплект входит ниппель и штативный стержень.

27. Мультимедийные методические указания для проведения лабораторных работ (компакт диск).
28. Техническая документация.
29. Программное обеспечение.
На комплекте учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике» возможно произвести выполнение следующих лабораторных работ:

1. Статическое давление в узком сечении - Измерение давления прецизионным манометром;
2. Определение скорости потока с помощью трубки Вентури - Измерение давления прецизионным манометром;
3. Определение скорости ветра с помощью приемника воздушного давления - Измерение давления прецизионным манометром;
4. Статическое давление в узком сечении  - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
5. Определение скорости потока с помощью трубки Вентури - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
6. Определение скорости ветра с помощью приемника воздушного давления - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
7. Измерение зависимости сопротивления воздуха от скорости ветра - Измерение давления прецизионным манометром;
8. Коэффициент лобового сопротивления cW: соотношение между сопротивлением воздуха и формой тела -  Измерение давления прецизионным манометром;
9. Кривая давления на профиле крыла - Измерение давления прецизионным манометром;
10. Измерение зависимости сопротивления воздуха от скорости ветра - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
11. Коэффициент лобового сопротивления cW: соотношение между сопротивлением воздуха и формой тела - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
12. Кривая давления на профиле крыла - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
13. Кривая давления на профиле крыла - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
14. Кривая давления на профиле крыла - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
15. Кривая давления на профиле крыла - Измерение давления датчиком давления с помощью мобильного измерительного прибора;
16. Проверка принципа Бернулли - Измерение давления датчиком давления с помощью мобильного измерительного прибора;

Комплект учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике» произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект учебно-лабораторного оборудования «Вводные эксперименты по аэродинамике», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
