Исполнение стендовое Ручная версия
Учебный лабораторный стенд «Датчики технологических параметров» может применяться для проведения лабораторных работ по изучению статических характеристик датчиков основных технологических величин.

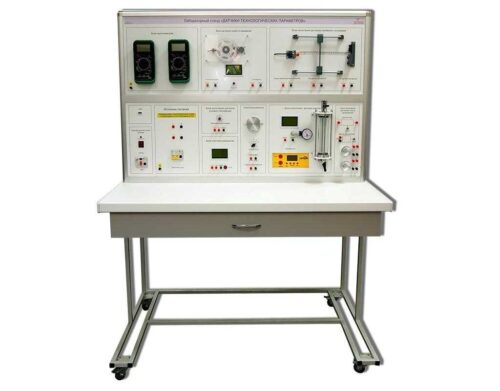

Учебный стенд представлен в настольном исполнении, в комплект поставки входит лабораторный стол, представляющий собой металлическую раму, установленную на колесные опоры с тормозами. На металлической раме закреплена диэлектрическая столешница.
Для размещения объектов исследования, источников вторичного электропитания, измерительных приборов, индикаторов и органов управления на столешницу установлен моноблок. Моноблок выполнен на основе каркаса из анодированного алюминиевого профиля с панелями из АБС пластика.
Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключены к измерительной системе. В зависимости от тематики лабораторных работ измерительная система стенда позволяет измерять мгновенные или усредненные величины углового и линейного положения, угловой и линейной скорости, температуры, давления, тока, напряжения, электрической мощности и других величин, а также отображать их в символьном виде на графическом ЖК дисплее. Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент, используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей. Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена.
При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном или графическом виде.
