Типовой комплект учебного оборудования «Техническая термогазодинамика»

Модель: ЭЛБ-171.035.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Типовой комплект учебного оборудования «Техническая термогазодинамика» предназначен для проведения лабораторных работ по основам газовой динамики в высших и средних учебных заведениях. Стенд позволяет определять основные характеристики воздуха, а также изучать процессы связанные с ним.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами.

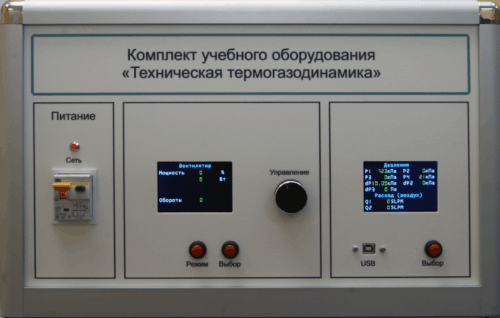

На рамном основании монтируется блок управления стендом, а также система трубопроводов и исследуемых участков. Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

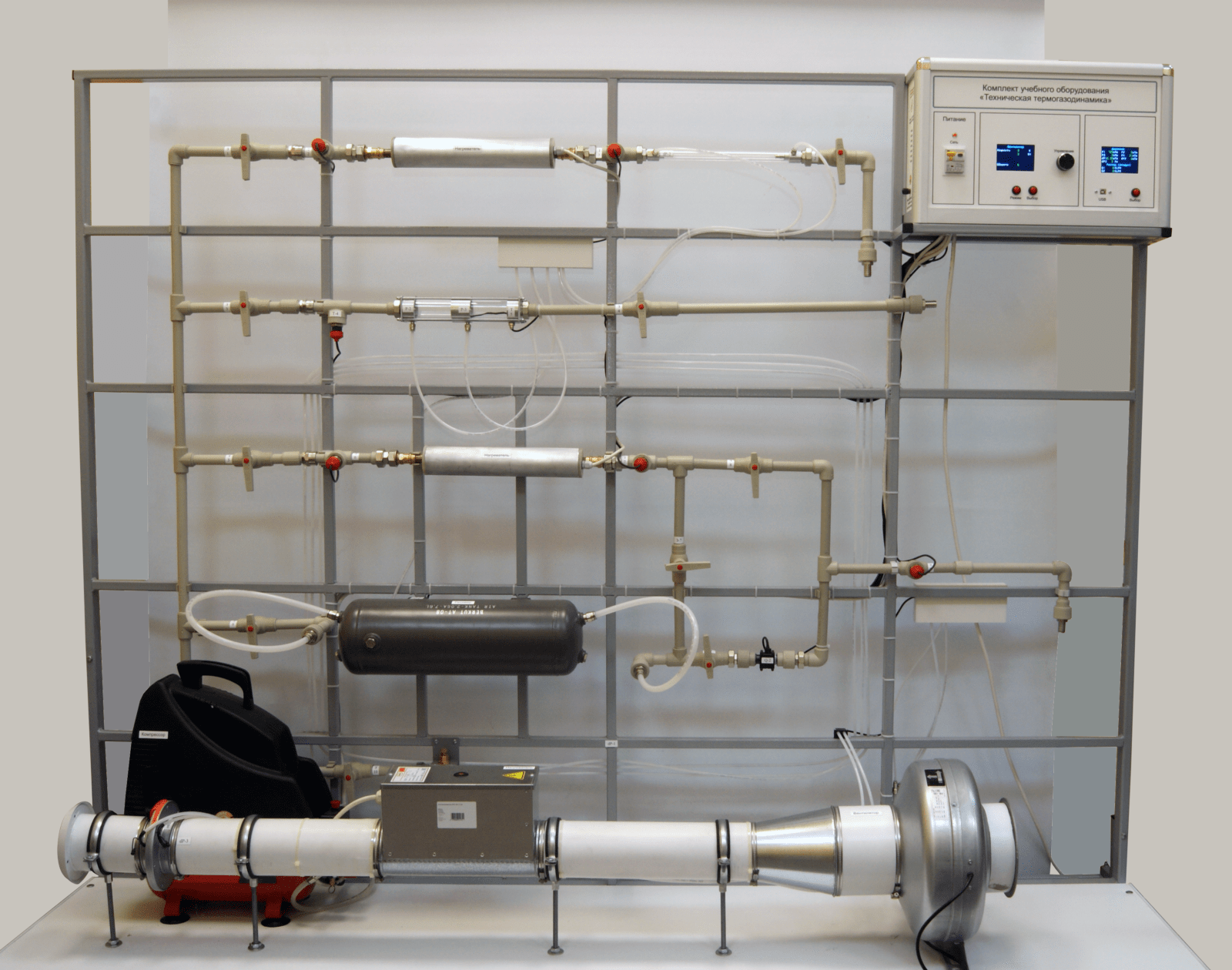

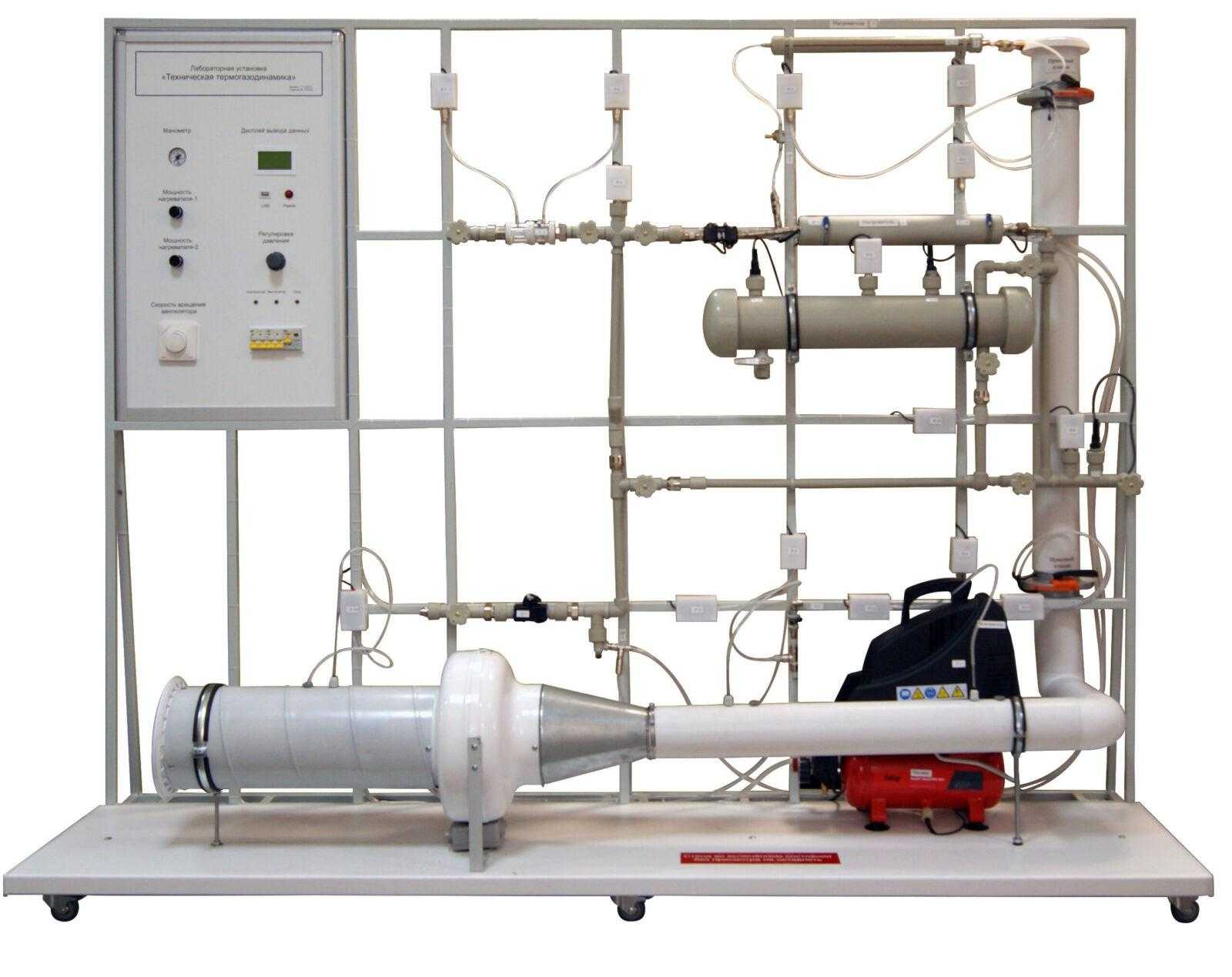

Исследуемые объекты располагаются как вертикально (на раме) так и горизонтально (на столешнице - подоконнике). В состав лабораторной установки входит:
– вентилятор;
– канальный нагреватель;
– ресивер из прозрачного материала с диафрагмой внутри;
– трубка пластиковая - длина 10 м;
– редукционный клапан регулирования давления воздуха в системе высокого давления;
– расходомер воздуха;
– дифференциальные и избыточные датчики давления;
– регулируемый нагреватель потока воздуха;
– капиллярный трубопровод для определения вязкости воздуха;
– ресиверы – 2 шт.

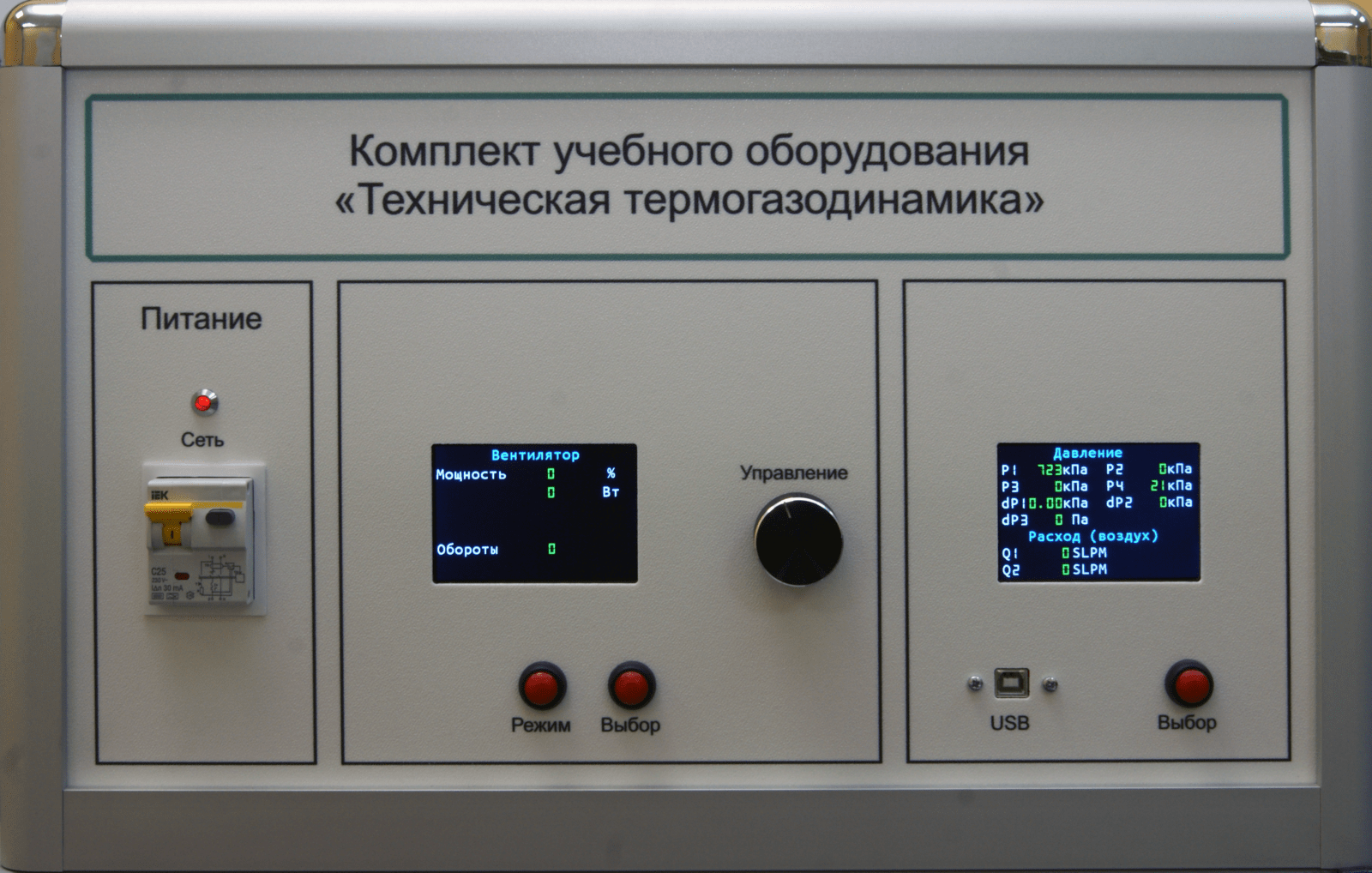

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном дисплее.

Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 и более субмодулей.

Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.
Программный комплекс ELAB предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс ELAB при каждом запуске автоматически определяет активный порт подключения оборудования, с его подсветкой во всплывающем окне.

Доступные модули управления выполняются в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью установки. Управление блоками реализовано максимально приближённо к управлению реальной установкой.

Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств. Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макроязыке.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.
Габаритные размеры стенда: 2200х700х1800мм
Наибольшая потребляемая мощность: 2кВт
Электропитание от однофазной сети переменного тока:
Напряжением 220В, частотой 50Гц.
Лабораторный стенд «Техническая термогазодинамика» Диск с учебным видеороликом Диск с методическими материалами Руководство по эксплуатации Диск с программным обеспечением Гарантийный талон Паспорт Кабель USB для подключения ПК
1. Определение вязкости воздуха в зависимости от температуры по теории ламинарного течения;
2. Определение параметров газа при дросселировании. Эффект Джоуля-Томсона;
3. Адиабатическое течение с трением;
4. Изучение процессов смешения в потоке;
5. Изучение процесса смешения при заполнении объема;
6. Исследование характеристик нагревателя воздушного потока;
7. Определение теплоемкости воздуха при постоянном давлении методом нагрева потока;

Типовой комплект учебного оборудования «Техническая термогазодинамика» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Техническая термогазодинамика», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
