Типовой комплект учебного оборудования «Исследование различных режимов кипения», исполнение настольное

Модель: ЭЛБ-171.027.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Типовой комплект учебного оборудования «Исследование различных режимов кипения» предназначен для проведения лабораторных работ по курсам изучения дисциплин «Термодинамика» и «Теплотехника».

Технические характеристики.

Габаритные размеры блока управления: 450х170х300мм

Электропитание от однофазной сети переменного тока:

Напряжением 220В, частотой 50Гц.



Состав стенда.

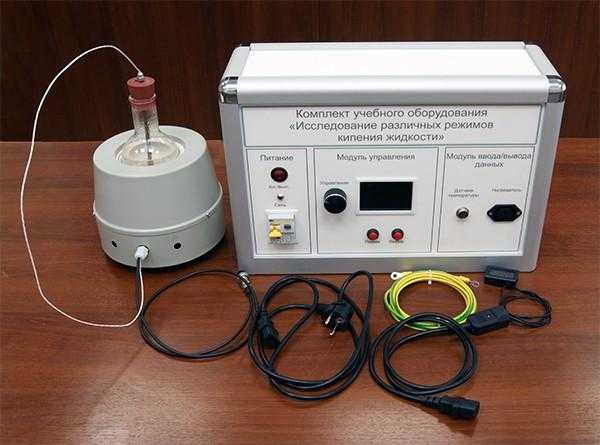

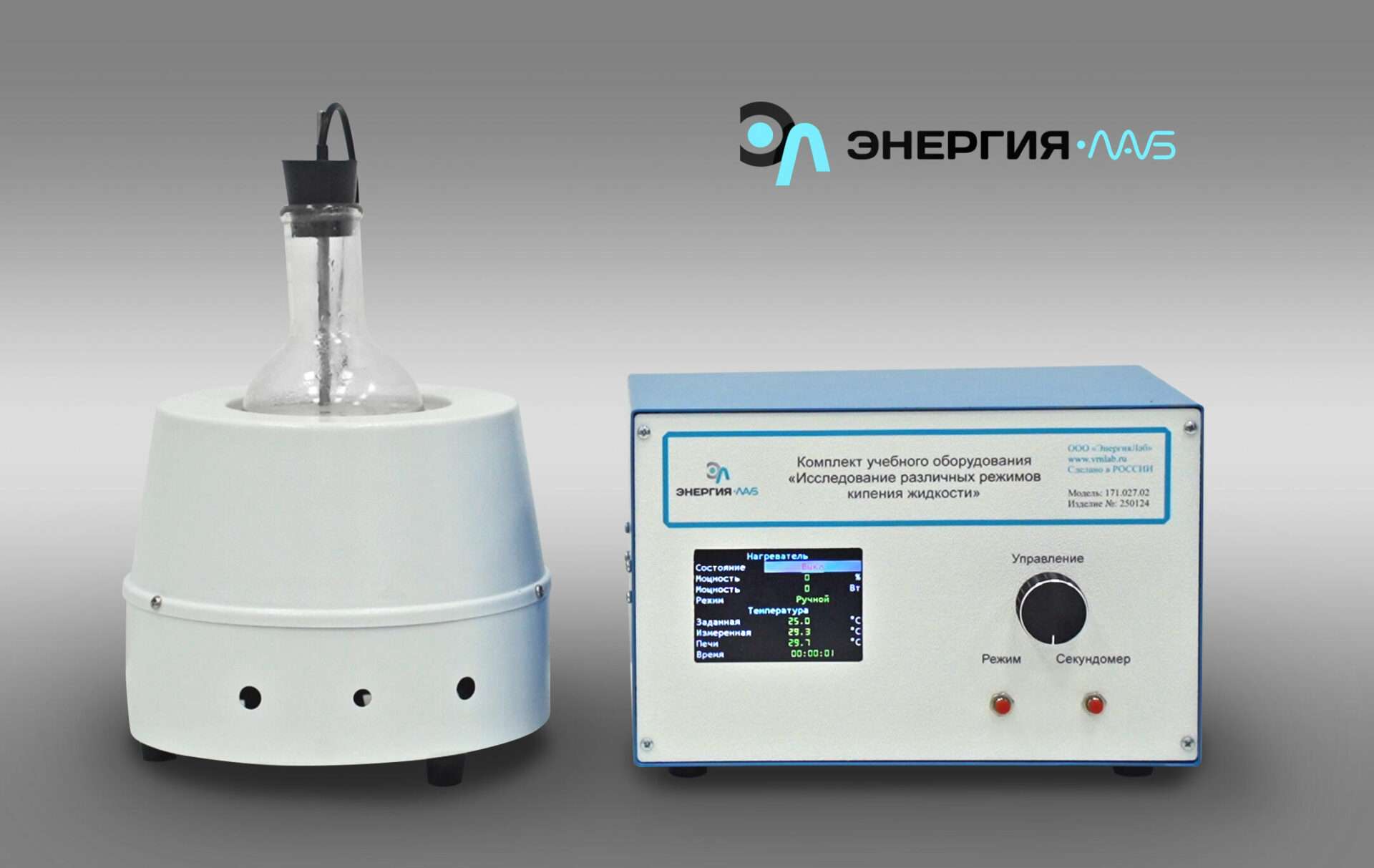

Комплект учебного оборудования состоит из двух частей: модуля для определения коэффициента теплопередачи и блока управления.

Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, толщиной 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Модуль представляет собой емкость, выполненную из материала устойчивого к коррозии. Емкость обеспечивает возможность наблюдения за режимом кипения. На дне емкости располагается нагревательный элемент с регулировкой мощности нагрева. Модуль подсоединяется к блоку управления при помощи специальных разъемов.

Для проведения лабораторных работ модуль укомплектован датчиками температуры (измеряемая температура от -55°С до 125°С, точность 0.5°С в диапазоне от -10°С до 85°С). Также имеется возможность регулировать и поддерживать температуру нагревателя.

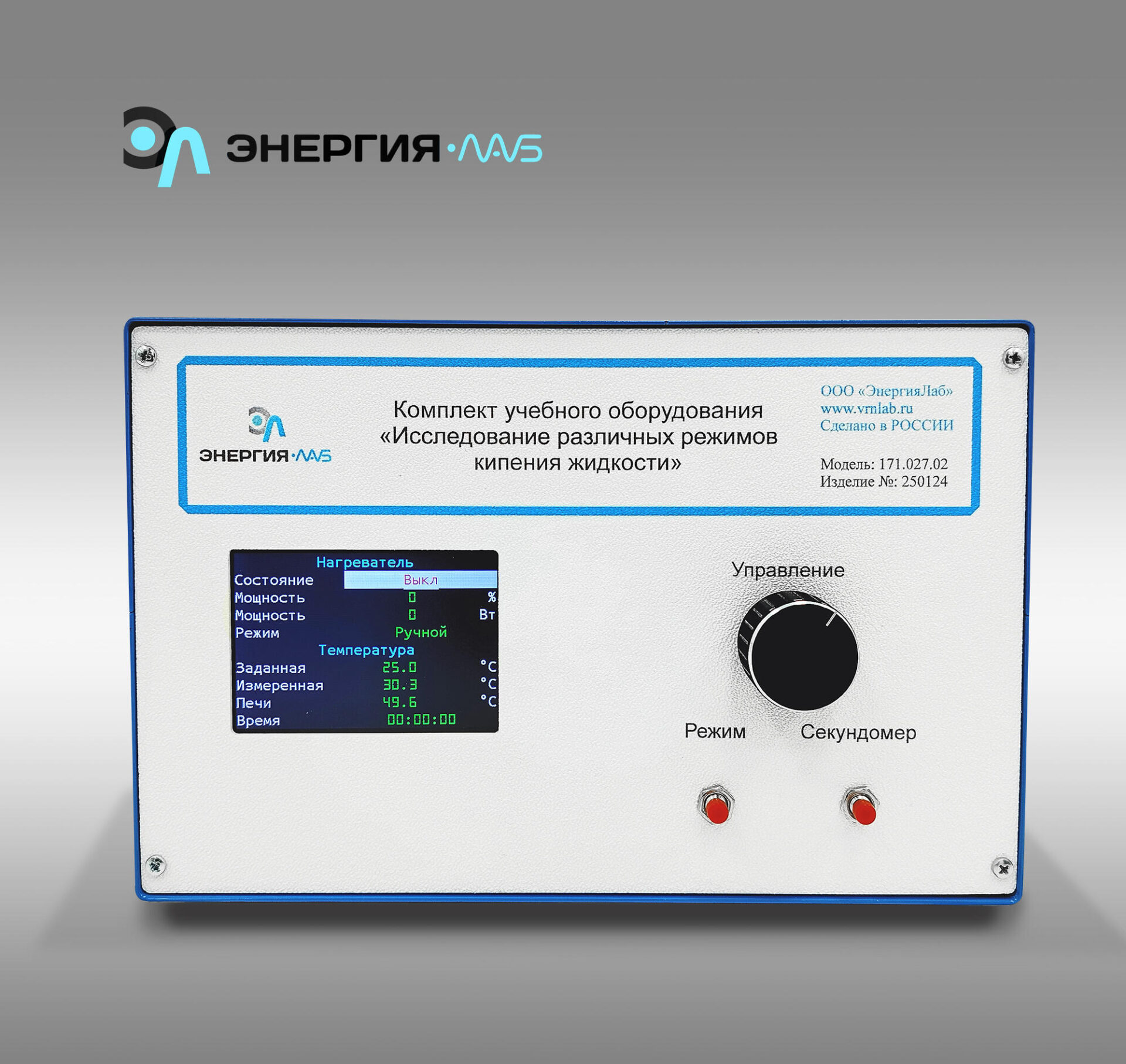

Все датчики, установленные на модуле исследования, при подключении к блоку управления отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма разрешением 320×480 пикселей.

Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.

Базовая платформа оснащена:

- разъем питания типа SIL156, ±12 В.

- разъем типа IDC-10 для подключения дополнительных кросс-панелей, 2 шт.

- разъем для подключения дополнительного питания SIL156, +5 В.

- разъем для подключения дополнительных устройств по интерфейсу RS485.

- слоты SL-62 для подключения субмодулей.

Основание базовой платформы выполнена из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 и более субмодулей.

Субмодули представляют собой сменные устройства, которые позволяют:

- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);

- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.

Субмодуль подключается в слоты SL-62 базовой платформы, с помощью внешних контактов в количестве 62 шт.

Субмодуль выполнен из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства с 600 точек/дюйм.

Субмодули могут быть связаны по интерфейсу RS485 или по интерфейсу I2С.

Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.

Лабораторные работы.

1.     Наблюдение пузырькового режима кипения жидкости.

2.     Определения критической плотности, теплового потока и коэффициентов теплоотдачи.



Комплектность.

Блок управления

1шт.

Модуль «Исследование различных режимов кипения»

1шт.

Диск с учебным видеороликом

1шт.

Диск с методическими материалами

1 шт.

Руководство по эксплуатации

1шт.

Гарантийный талон

1шт.

Паспорт

1шт.


Типовой комплект учебного оборудования «Исследование различных режимов кипения», исполнение настольное производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования «Исследование различных режимов кипения», исполнение настольное, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
