Учебный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения»

Модель: ЭЛБ-030.009.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

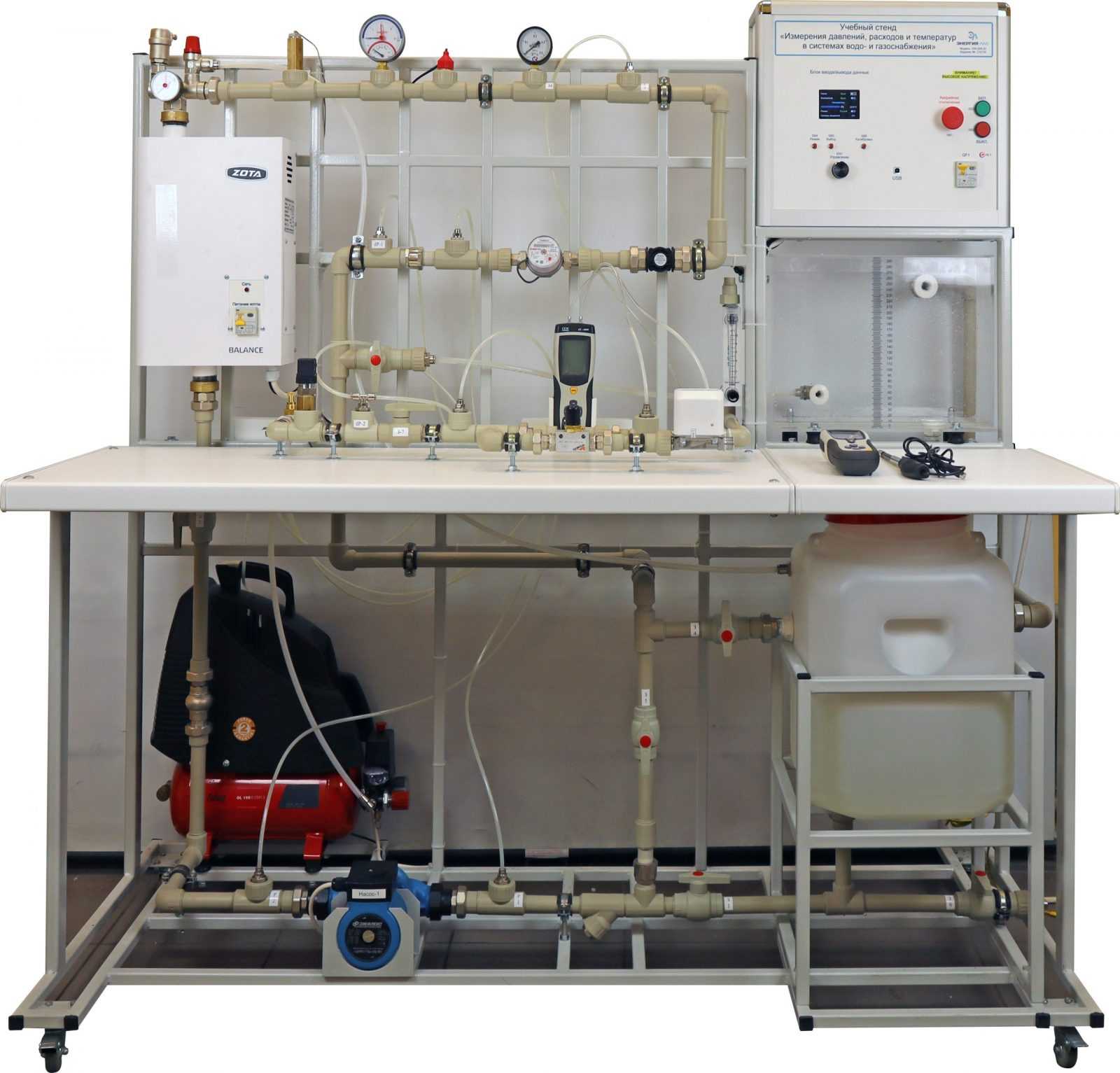

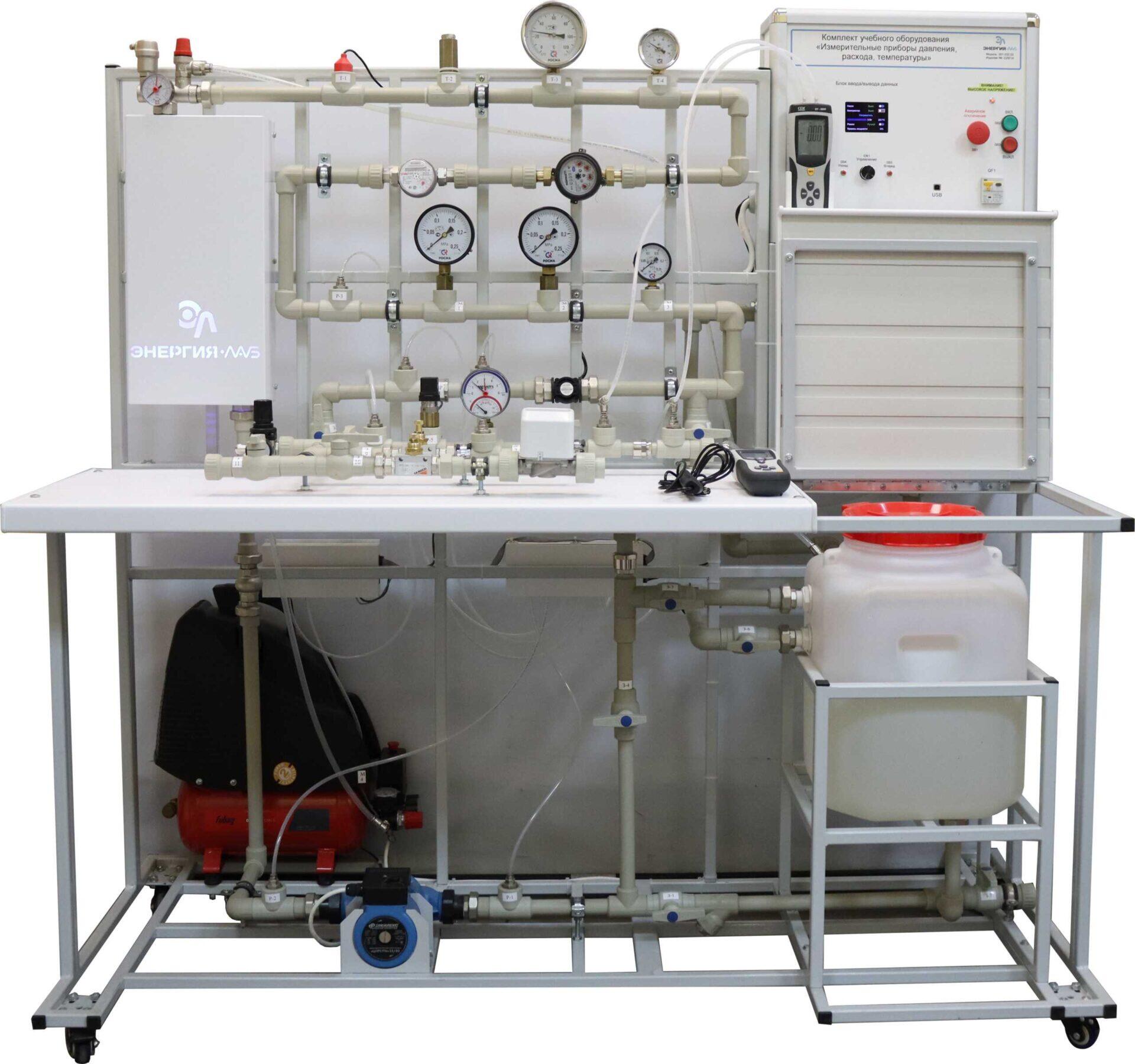

Стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» предназначена для проведения лабораторных работ по курсу «Гидрогазодинамика» и «Гидравлика» в системе среднего и высшего профессионального образования.

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая и воздушная система.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Вся гидравлическая система выполнена из полипропиленового трубопровода, компрессор с ресивером, счетчик газа, анемометр, ротаметр. Вся воздушная система собрана из гибких шлангов и быстросъемных соединений.

Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.

Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.

Основание базовой платформы выполнена из материала FR-4, прочностью сцепления класса H и T, метод проверки: IPC-SM-840 C. Все надписи нанесены при помощи лазерного печатающего устройства.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 и более субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.

Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.

Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное
обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.

Программный комплекс ELAB предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, с его подсветкой во всплывающем окне.

Доступные модули управления выполняются в едином стиле. Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств. Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макроязыке.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.
Габариты стенда: 1600х1600х700мм
Наибольшая потребляемая мощность: 1.6кВт
Электропитание от сети переменного тока:
Напряжением 220В, частотой 50Гц.
- Лабораторный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» в сборе
- Диск с учебным видеороликом
- Диск с методическими материалами
- Диск с программным обеспечением
- Гарантийный талон
- Паспорт
- Кабель USB для подключения ПК
- Приборы измерения температуры. Изучение терморезистивного преобразователя.
- Приборы измерения температуры . Изучение интегрального датчика температуры.
- Приборы измерения давления. Стрелочный деформационный манометр.
- Приборы измерения давление. Датчик давления деформационного мембранного типа.
- Приборы измерения давления газа. Датчик давления пьезорезистивного типа.
- Приборы измерения давления газа. Дифференциальный манометр.
- Изучение объемного способа измерения расхода воды.
- Изучение способа измерения расхода воды по показаниям счетчика количества воды.
- Изучение способа измерения расхода воды по величине падения давления на мерной диафрагме.
- Изучение способа измерения расхода газа по методу отсеченного объема.
- Приборы измерения расхода газа анемометр.
- Изучение способа измерения расхода газа по измерительной диафрагме.
- Изучение способа измерения расхода газа по ротаметру.
- Изучение способа измерения расхода газа по счетчику газа.
- Снятие характеристик насоса.
- Снятие характеристик компрессора.
- Изучение редукционного клапана.

Учебный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Измерения давлений, расходов и температур в системах водо- и газоснабжения», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
