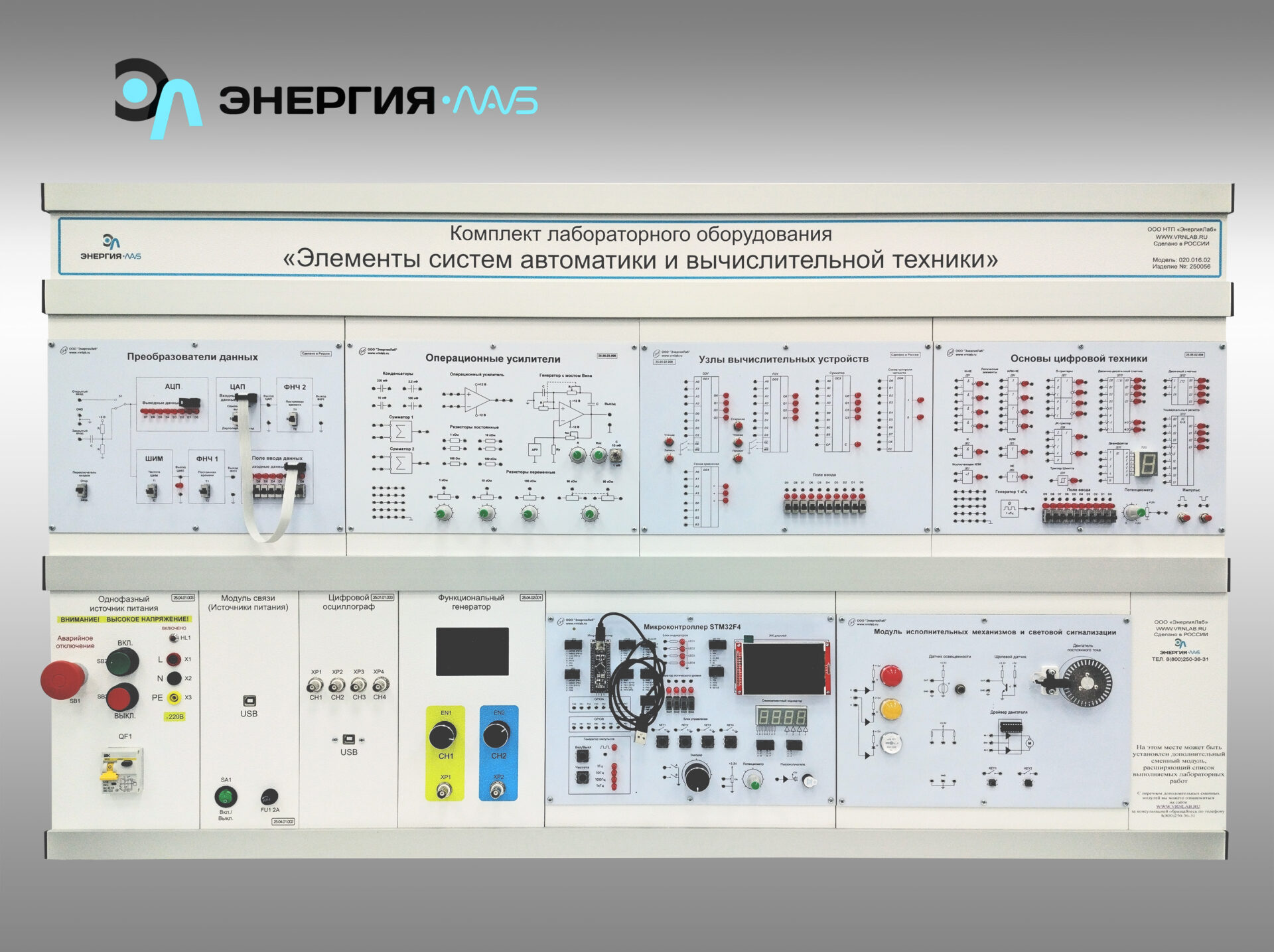

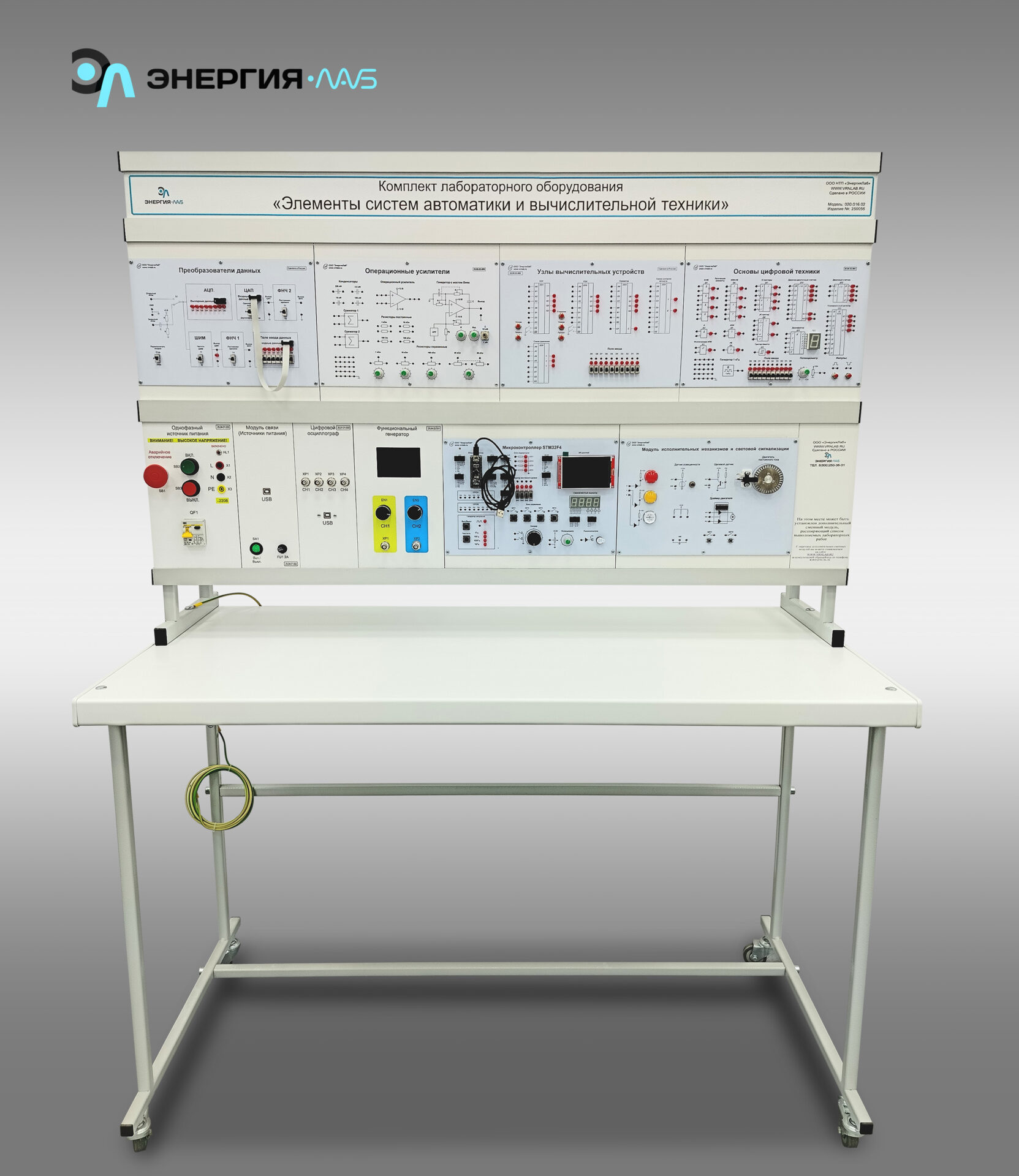

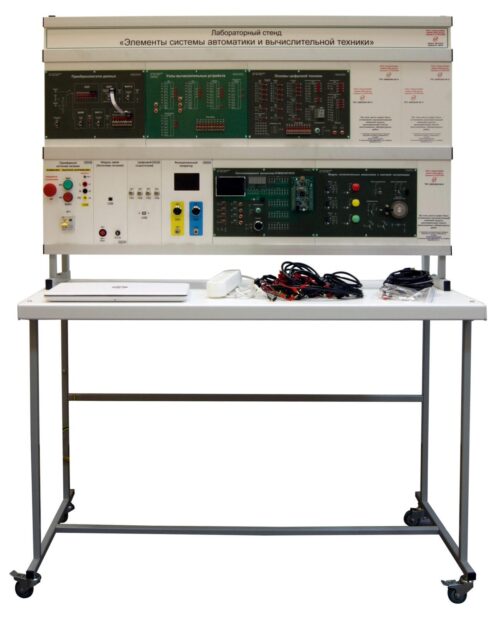

Лабораторный стенд «Элементы систем автоматики и вычислительной техники»

Модель: ЭЛБ-020.016.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, модульное, компьютерная версия

Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Элементы систем автоматики и вычислительной техники» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Потребляемая мощность, В·А

300

Электропитание:

от однофазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм, не более

длина (по фронту)

ширина (ортогонально фронту)

высота

1200

600

1600

Масса, кг

60

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Лабораторный стол – 1 шт.

Назначение
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.

2. Стойка для установки модулей - 1 шт.

Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

3. Комплект модулей – 1 шт.

Назначение
Модули предназначены для выполнения лабораторно-практических работ.

3.1 Модуль «Однофазный источник питания» – 1 шт.

Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

3.2 Модуль «Функциональный генератор» – 1 шт.

Назначение
Модуль «Функциональный генератор» предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.

3.3 Модуль «Модуль связи (источник питания)» - 1 шт.

Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

3.4 Цифровой осциллограф – 1 шт.

Назначение
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.

3.5 Модуль «Основы цифровой техники» - 1 шт.

Назначение
Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.

3.6 Модуль «Узлы вычислительных устройств» - 1 шт.

Назначение
Модуль «узлы вычислительных устройств» предназначен для проведения лабораторно-практических занятий по разделам: сумматоры, ПЗУ, ОЗУ, схемы контрорля четности, схемы сравнения.

3.7 Модуль «Преобразователи данных» - 1 шт.

Назначение
Модуль «преобразователи данных» предназначен для проведения лабораторно-практических занятий по разделам: АЦП, ЦАП, ФНЧ, ШИМ.

3.8 Модуль «Программируемый контроллер» - 1 шт.

Назначение
Модуль «программируемый контроллер» предназначен для проведения лабораторно-практических занятий по разделам: микроконтроллеры.

3.9 Модуль «Исполнительные механизмы и световая сигнализация» - 1 шт.

Назначение
Модуль «исполнительные механизмы и световая сигнализация» предназначен для совместной работы с управляющими модулями и служит для световой индикации и имитации работы исполнительных механизмов.

4. Набор аксессуаров и документов – 1 шт.

4.1 Ноутбук – 1 шт.

Назначение
Ноутбук предназначен для управления элементами стенда.

4.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

4.3 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

4.4 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

4.5 Программное обеспечение для работы с осциллографом – 1 шт.

Назначение
Программное обеспечение для работы с осциллографом позволяет осуществлять регистрацию исследуемых величин на экране ноутбука.

4.6 Комплект технической документации – 1 шт.

4.6.1 Техническое описание оборудование – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

4.6.2 Краткие теоретические сведения – 1 шт.
Набор документации, содержащий основные теоретические сведения.

4.6.3 Руководство по выполнению базовых экспериментов – 1 шт.
Руководство включает цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
Цифровая техника
1. Исследование базовых логических элементов: 2И, 2ИЛИ, НЕ, 2И-НЕ, 2ИЛИ-НЕ, исключающее 2ИЛИ и триггера Шмитта
2. Исследование JK и RS – триггера
3. Исследование D – триггера  и делителя частоты
4. Изучение способов задания логических уровней, сигналов и их индикации
5. Изучение мультиплексоров
6. Изучение преобразователя двоичного кода в десятичный и дешифратора
7. Изучение асинхронного счетчика и синхронного реверсивного счетчика
8. Изучение параллельного, последовательного и универсального регистров

Узлы вычислительных устройств
1. Изучение ОЗУ,
2. Изучение ПЗУ,
3. Изучение Сумматора,
4. Изучение Схемы контроля четности,
5. Изучение цифрового компаратора.

Преобразования данных
1. Изучение ЦАП,
2. Изучение АЦП.

Программируемого контроллера и модуль исполнительных механизмов и световой сигнализации
1. Порты ввода-вывода микроконтроллера.
2. Таймеры – счётчики микроконтроллера.
3. Способы отсчетов временных интервалов.
4. Способы отображения информации на семисегментном индикаторе.
5. Принципы динамической индикации.
6. Использование АЦП микроконтроллера.
7. Изучение взаимодействия микроконтроллера с персональным компьютером через Com-порт.
8. Изучение методов помехоустойчивого кодирования при передаче данных по последовательным линиям связи.
9. Изучение регулировки мощности на основе ШИМ.
10. Управление программируемым контроллером.
11. Тестирование основных логических функций.
12. Тестирование специальных логических функций.
13. Тестирование логической функции для управления объектом.
14. Примеры автоматических систем управления на основе программируемого контроллера.
14.1 Автоматическая система управления светофором.
14.2 Автоматическая система управления внутренним освещением.
14.3 Автоматическая система управления наружным освещением.
14.4 Автоматическая система управления звуковым оповещением.
14.5 Автоматическая система охранной сигнализации.
14.6 Автоматическая система управления исполнительным двигателем

Лабораторный стенд «Элементы систем автоматики и вычислительной техники» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный стенд «Элементы систем автоматики и вычислительной техники», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
