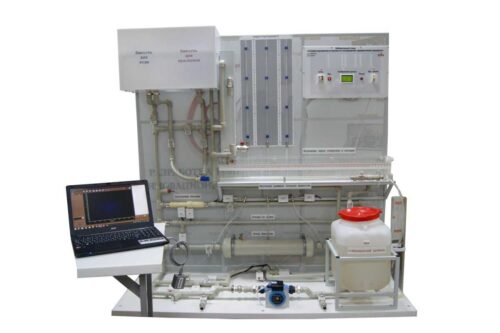

Учебная автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню

Учебная автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню
Модель: ЭЛБ-030.007.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

Назначение

Автоматизированная установка по исследованию гидравлических процессов предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.

Лабораторный стенд позволяет определять давление и расход воды, протекающей по трубопроводам, установленным на стенде. Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний. Расход воды определяется с помощью расходомеров турбинного типа. Циркуляция осуществляется циркуляционным насосом с частотным регулятором вращения. Для наглядной иллюстрации ламинарного у турбулентного режима в воду подмешивается краситель из специального резервуара, установленного на стенде.

Потребляемая мощность, В·А, не более

300

Максимальный расход жидкости, протекающей через модули, м³ /ч

2

Вместимость питающего бака, л, не менее

40

Электропитание:

                            от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

                           частота, Гц



220±22

50±0,4

Габаритные размеры, мм, не более



                                     длина (по фронту)

1800

                                     ширина (ортогонально фронту)

800

                                     высота (без штатива)

1800

Общий вес оборудования, кг, не более

130

Средняя наработка до отказа, ч, не менее

2000

Средний срок службы до списания, лет, не менее

5

Время подготовки стенда к работе, мин, не более

20

Наименование

Количество, шт.

1

Лабораторная установка по исследованию гидравлических процессов

1 шт.

2

Ноутбук

1 шт.

3

Комплект соединительных проводов

1 шт.

4

Мышь

1 шт.

5

Радиомодем

1 шт.

6

Методические указания на диске

1 шт.

7

Мультимедийная методика на диске

1 шт.

8

Программное обеспечение на диске

1 шт.

Темы лабораторных работ:

Лабораторная работа №1.
Изучение закона Бернулли;
Лабораторная работа №2.
Тарирование расходомерных устройств на примере расходомера Вентури;
Лабораторная работа №3.
Определение коэффициентов местных и путевых потерь напора;
Лабораторная работа №4.
Режимы движения жидкости;
Лабораторная работа №5.
Исследование истечения жидкости из трубопровода через отверстия и насадки;

Учебная автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню произведенное компанией ООО «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Учебное оборудование является новым, не является выставочным образцом, а также оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебная автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
