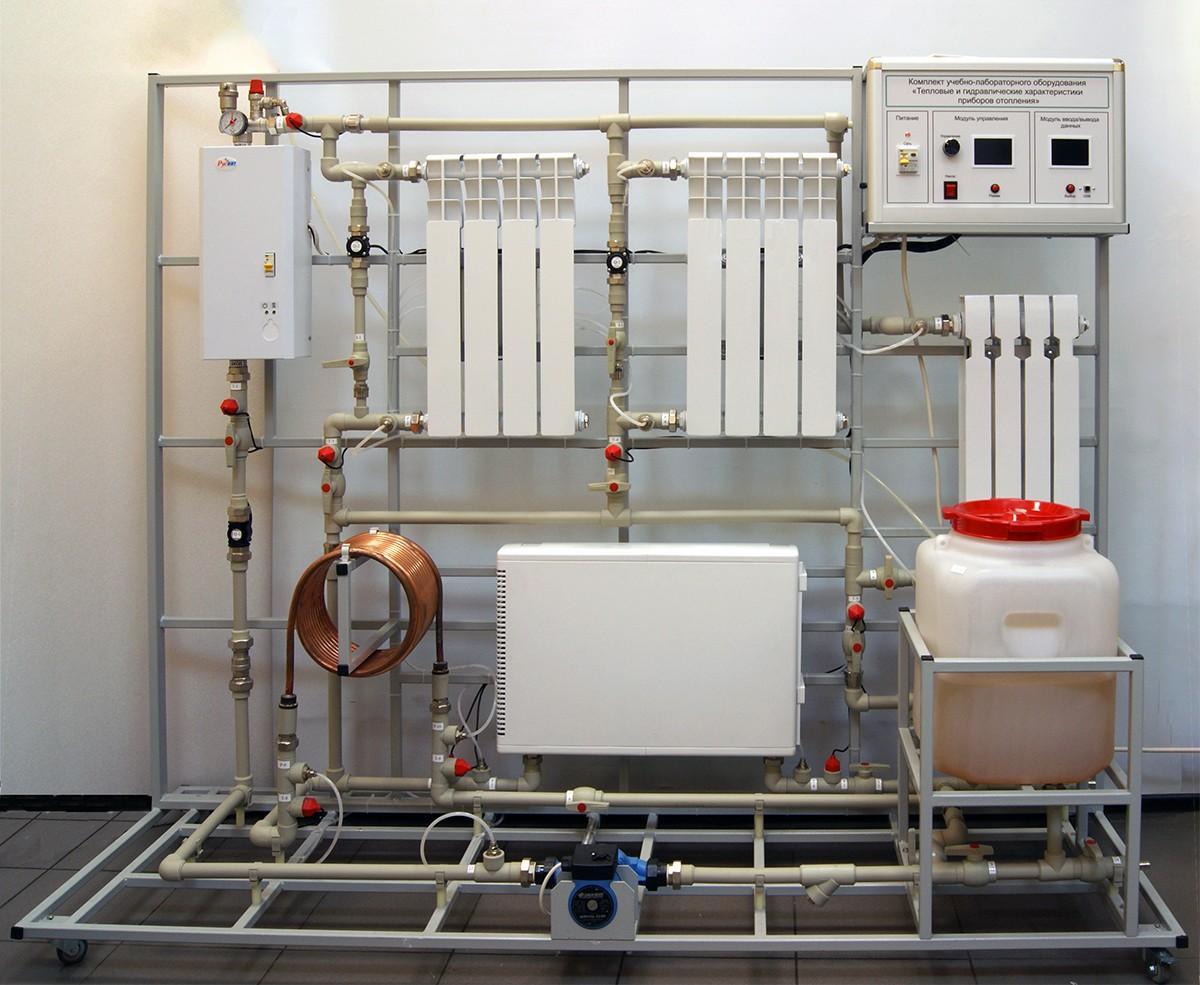

Комплект учебно-лабораторного оборудования «Тепловые и гидравлические характеристики приборов отопления»

Комплект учебно-лабораторного оборудования «Тепловые и гидравлические характеристики приборов отопления»
Модель: ЭЛБ-160.044.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Типовой комплект учебно-лабораторного оборудования предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов, обучающихся по курсу «Теплоснабжение», «Автоматизация систем отопления», «Отопление и отопительные системы».

Стенд позволяет изучить устройство и характеристики отопительных приборов, а также определять их теплоотдачу и гидравлическое сопротивление. Сравнить коэффициенты затекания при осевом и смыкающемся участке.

Исполнение    Стендовое.

Габаритные размеры стенда (ДхШхВ), мм    2000 х 700 х 1600
Наибольшая потребляемая мощность, кВт: 3,5
Электропитание от сети переменного тока напряжением, В: 220
частотой, Гц:    50

Состав стенда:
Электрический водонагреватель, шт:    1
Мощность, кВт: 2,5
Температура теплоносителя, °С:    от 35°С до 85°С
Циркуляционный насос, шт:    1
Датчик расхода жидкости, шт: 1
Расхода потока, л/мин: 30
Рабочая температура, жидкости °С: 120
Датчик температуры, шт: 8
Измеряемая температура, °С: от 0°С до 120
Датчик давления, шт:    2

Приборы отопления:
Биметаллический радиатор
Чугунный радиатор
Конвектор
Змеевик
Технологический бак
Блок управления стендом

Материал:    Выполнен из металлического с лицевой панелью из композита, толщиной 3 мм, белого цвета, для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Микропроцессорная система:
Блок предназначен для беспроводной коммуникации стенда и ПК. Обеспечивает отображение на ПК, в виде временных зависимостей, параметров электрической сети (ток, напряжение, частота, мощность (активная, реактивная, полная), cos и показаний с различных датчиков. Сочетает в себе коммутатор питания, который позволяет управлять отдельными нагрузками.

Клиентский модуль:
• Интерфейс USB 2.0 для подключения к персональному компьютеру;
• Ядро 8051 25МГц
• Размер оперативной памяти 4352 байт
• Размер ПЗУ 64Кб
• FIFO буфер 64 байта
• Интерфейсы UART, SPI, I2C
• Создание виртуального COM-порта
• Скорость передачи данных до 300 кБит/с
• 50 рабочих каналов
• Технологии LBT и AFA
• Система автоматической калибровки частоты
• Максимальная дистанция беспроводной связи со стендом (прямая видимость) не менее 350м
• Выходная мощность не более +20дБм
• Чувствительность приемопередатчика -121дБм;
• Диапазон рабочиъ частота 240-960 МГц
• Время выхода в активный режим 2 мкс
• Коэффициент усиления антенны 3дБи
• Встроенная система контроля полученных данных и исправления ошибок
• Совместимость Windows, Linux.

Серверный модуль:
• Поддержка цифровых интерфейсов RS485, UAST, I2C, SPI
• Управление и контроль отдельными потребителями
• Подключение аналоговых (теромсопротивления, термопары, 4-20мА, 0-10В) и цифровых датчиков (1Wire, I2C, SPI, RS485, UART)
• Ядро приемопередатчика 8051 25МГц
• Размер оперативной памяти 4352 байт
• Размер ПЗУ 64Кб
• FIFO буфер 64 байта
• Скорость передачи данных до 300 кБит/с
• 50 рабочих каналов
• Технологии LBT и AFA
•   Система автоматической калибровки частоты
• Максимальная дистанция беспроводной связи со стендом (прямая видимость) не менее 350м
• Выходная мощность не более +20дБм
• Чувствительность приемопередатчика -121дБм;
• Диапазон рабочиъ частота 240-960 МГц
• Время выхода в активный режим 2 мкс
• Коэффициент усиления антенны 3дБи
• Встроенная система контроля полученных данных и исправления ошибок
Программный комплекс:    Возможности ПО:
• Поддержка операционной системы Windows, Linux
• Интерфейс программы на русском языке
• Графический пользовательский интерфейс с органами управления энергопотребителями
• Визуализацией управляемых электропотребителей с индикацией состояния их работы
• Отображение информации, в виде временных зависимостей, с датчиков: температуры и давления
• Отображение параметров электрической сети, в виде временных зависимостей: ток, напряжение, частота, мощность (активная, реактивная, полная), cos ф.

Материал рамного основания стенда:    Выполнено из металлического профиля покрашенного порошковой краской.
Колесные опоры с тормозами, шт: 4

Комплект поставки:
Комплект учебно-лабораторного оборудования «Тепловые и гидравлические характеристики приборов отопления»
Ноутбук
Мышь компьютерная
Диск с учебным видеороликом
Диск с методическими материалами
Диск с ПО
Руководство по эксплуатации
Гарантийный талон
Паспорт
USB-кабель

Перечень лабораторных работ
1.    Изучение устройства и основных характеристик отопительных приборов.
2.    Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора.
3.    Определение теплоотдачи и гидравлического сопротивления чугунного радиатора.
4.    Определение теплоотдачи и гидравлического сопротивления змеевика.
5.    Определение теплоотдачи и гидравлического сопротивления конвектора.
6.    Определение гидравлического сопротивления отопительных приборов.
7.    Экспериментальные исследования эффективности работы электрического теплового котла.
8.    Определение коэффициентов затекания в прибор при осевом замыкающем участке.
9.    Определение коэффициентов затекания в прибор при смещенном замыкающем участке.

Комплект учебно-лабораторного оборудования «Тепловые и гидравлические характеристики приборов отопления» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект учебно-лабораторного оборудования «Тепловые и гидравлические характеристики приборов отопления», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
